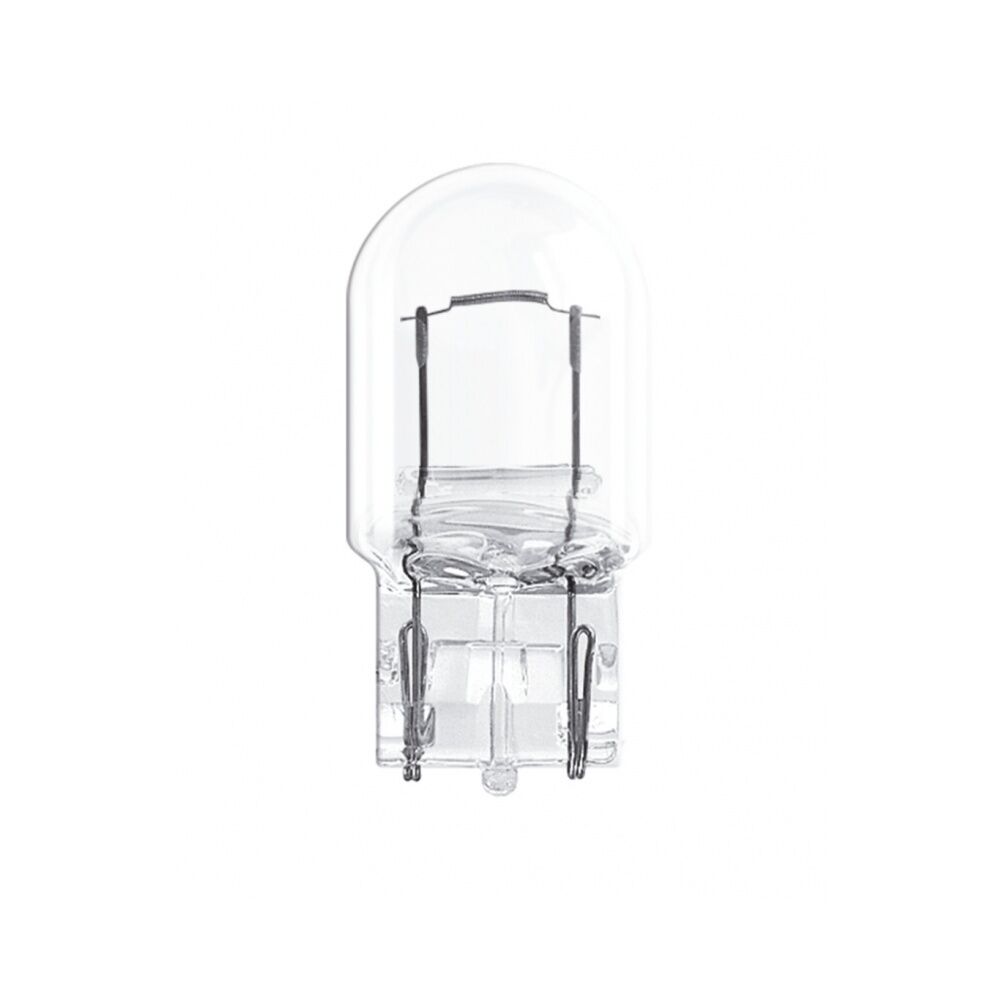

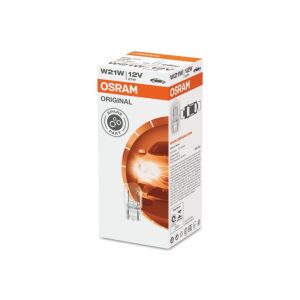

Osram 7505 12V 93 21W Dipsiz Sinyal Ve Far Ampulü
OSRAM 7505 W21W 12V 21W W3x16d Tek Filaman Cam Duy Ampul
OSRAM 7505, 12 Volt elektrik sistemine sahip araçların sinyal, geri vites, fren ve çeşitli yardımcı aydınlatma sistemlerinde kullanılmak üzere geliştirilmiş W21W tip 12V 21W tek filamanlı otomotiv ampulüdür. W3x16d cam geçme duy yapısına sahip ürün, fabrika çıkışında W21W 12V 21W ampul kullanılan araçlarda standart değişim ampulü olarak tercih edilebilir.
OSRAM ORIGINAL – GLASS WEDGE BASE ürün ailesinde bulunan 7505, metal bayonet duy yerine doğrudan sokete geçen cam tabanlı yapıya sahiptir.
Ürün Özellikleri
Marka: OSRAM
Ürün Kodu: 7505
Ürün Serisi: ORIGINAL – GLASS WEDGE BASE
Ampul Tipi: W21W
Nominal Voltaj: 12V
Nominal Güç: 21W
Güç Girişi: 25W
Test Voltajı: 13,5V
Nominal Işık Akısı: 460 Lümen
Işık Akısı Toleransı: ±%15
Duy Tipi: W3x16d
Duy Yapısı: Cam Geçme / Wedge Base
Ampul Yapısı: Tek Filaman
Cam Yapısı: Şeffaf
Toplam Uzunluk: 47,5 mm
Çap: 20 mm
Ürün Ağırlığı: 6,8 g
B3 Kullanım Ömrü: 400 Saat
Tc Kullanım Ömrü: 600 Saat
ECE Kategorisi: W21W
Elektrik Sistemi: 12 Volt
W21W 12V 21W Otomotiv Ampulü
OSRAM 7505'in ampul kategorisi W21W'dır.
12 Volt elektrik sisteminde çalışan ampul 21 Watt nominal güce sahiptir. OSRAM tarafından belirtilen nominal ışık akısı 460 lümen seviyesindedir.
W21W ampuller araç üreticisinin lamba tasarımına göre sinyal, fren, geri vites veya farklı yardımcı aydınlatma fonksiyonlarında kullanılabilir.
W3x16d Cam Geçme Duy
OSRAM 7505'in duy standardı W3x16d'dir.
Bu üründe klasik BA15s tipi metal bayonet duy bulunmaz. Ampulün cam tabanı doğrudan uygun elektrik soketine geçirilerek bağlantı sağlanır.
Bu yapı otomotiv sektöründe cam duy, geçme duy veya wedge base olarak da adlandırılmaktadır.
Sipariş öncesinde mevcut ampulün W3x16d soket yapısına sahip olduğunun kontrol edilmesi önemlidir.
Tek Filamanlı Yapı
OSRAM 7505 tek filamanlı bir W21W ampuldür.
Tek bir aydınlatma fonksiyonunu yerine getirmek üzere tasarlanmıştır. Çift filamanlı W21/5W ampullerle karıştırılmamalıdır.
Ampulün araç üzerinde hangi görevde kullanılacağı aracın stop, sinyal veya diğer lamba ünitesinin tasarımına göre değişiklik gösterebilir.
460 Lümen Işık Akısı
OSRAM'ın resmi teknik verilerine göre 7505'in nominal ışık akısı 460 lümen seviyesindedir.
Nominal Voltaj: 12V
Nominal Güç: 21W
Güç Girişi: 25W
Test Voltajı: 13,5V
Nominal Işık Akısı: 460 lm
Işık Akısı Toleransı: ±%15
Bu değerler standart W21W otomotiv aydınlatma uygulamasına yöneliktir.
Kullanım Alanları
Araç üreticisinin aydınlatma tasarımına bağlı olarak OSRAM 7505;
Sinyal lambası
Geri vites lambası
Fren lambası
Arka sis uygulamaları
Pozisyon ve ikaz sistemleri
Yardımcı aydınlatma sistemleri
W21W kullanılan diğer otomotiv aydınlatma noktaları
gibi farklı uygulamalarda kullanılabilir.
Kesin kullanım noktası aracın marka, model, üretim yılı ve lamba ünitesine göre kontrol edilmelidir.
W21W ile P21W Arasındaki Fark
OSRAM 7505 W21W ile P21W ampuller benzer güç değerlerine sahip olmalarına rağmen duy yapıları farklıdır.
OSRAM 7505
W21W
12V 21W
W3x16d
Cam geçme duy
OSRAM 7506
P21W
12V 21W
BA15s
Metal bayonet duy
Her ikisi de 12V 21W sınıfında olmasına rağmen fiziksel bağlantıları farklıdır.
Bu nedenle OSRAM 7505 ile 7506 birbirlerinin doğrudan yerine kullanılmamalıdır.
W21W ile W21/5W Arasındaki Fark
W21W ve W21/5W ampuller de farklı ürünlerdir.
W21W
Tek filaman
21W
Tek fonksiyon
W21/5W
Çift filaman
21/5W
İki farklı aydınlatma fonksiyonu
OSRAM 7505 W21W tek filamanlı 21W ampuldür.
Sipariş öncesinde mevcut ampulün üzerinde W21W ibaresinin kontrol edilmesi tavsiye edilir.
7504 ile 7505 Arasındaki Farka Dikkat
OSRAM'ın resmi ürün kataloğunda 7505 W21W, 7504 ise WY21W olarak yer almaktadır.
OSRAM 7505
W21W
12V 21W
W3x16d
Şeffaf cam
OSRAM 7504
WY21W
12V 21W
WX3x16d
Sarı / amber sinyal uygulaması
Dolayısıyla 7504 ve 7505 aynı ampul değildir. Soket yapısı ve kullanım amacına göre doğru ürün seçilmelidir.
12 Volt Araçlara Uygun
OSRAM 7505, uygun W21W ampul yuvasına sahip 12 Volt araçlarda kullanılabilir.
Binek otomobiller
SUV araçlar
Crossover araçlar
Pick-up araçlar
Hafif ticari araçlar
Motosikletler
12V özel amaçlı araçlar
gibi farklı araç gruplarında kullanım alanı bulunabilir.
Aracın 12 Volt olması tek başına uyumluluk anlamına gelmez. İlgili aydınlatma ünitesinde W21W 12V 21W W3x16d ampul kullanılması gerekir.
ORIGINAL – GLASS WEDGE BASE Serisi
OSRAM 7505, OSRAM'ın ORIGINAL – GLASS WEDGE BASE ürün ailesinde yer almaktadır.
Bu seri, cam geçme duy kullanan standart otomotiv sinyal ve yardımcı aydınlatma sistemlerinde orijinal tip ampul değişimine yönelik olarak sunulmaktadır.
OSRAM 7505 LED dönüşüm ampulü değildir. Standart filaman teknolojisine sahip W21W otomotiv ampulüdür.
Kullanım Ömrü
OSRAM'ın resmi teknik verilerine göre;
B3 Kullanım Ömrü: 400 saat
Tc Kullanım Ömrü: 600 saat
olarak belirtilmektedir.
Gerçek kullanım ömrü aracın çalışma voltajı, titreşim, sıcaklık, ampulün kullanım sıklığı ve elektrik tesisatının durumuna bağlı olarak değişebilir.
Araç Uyumluluğu
OSRAM 7505, fabrika çıkışında veya teknik olarak W21W 12V 21W W3x16d ampul kullanan araç ve aydınlatma ünitelerine yöneliktir.
Aynı marka ve model aracın farklı üretim yılı veya donanım paketinde W21W, WY21W, P21W, W21/5W veya LED aydınlatma sistemi kullanılabilir.
Bu nedenle yalnızca araç marka ve modeline göre sipariş verilmemelidir.
Kesin uyumluluk için araçtan çıkan mevcut ampulün teknik özellikleri ve soket yapısı kontrol edilmelidir.
Montaj Bilgisi
Ampul değişiminden önce aracın kontağı ve ilgili aydınlatma sistemi kapatılmalıdır.
Mevcut ampul soketten dikkatlice düz şekilde çekilerek çıkarılmalıdır.
Yeni OSRAM 7505 W21W ampul W3x16d sokete doğru konumda yerleştirilmeli ve tamamen oturana kadar bastırılmalıdır.
Cam geçme duy yapısına sahip olduğu için BA15s bayonet ampullerde olduğu gibi bastırıp çevirme işlemi yapılmaz.
Montaj tamamlandıktan sonra ilgili aydınlatma fonksiyonunun düzgün çalıştığı kontrol edilmelidir.
Sipariş Öncesi Kontrol
Marka: OSRAM
Ürün Kodu: 7505
Ampul Tipi: W21W
Voltaj: 12V
Güç: 21W
Duy Tipi: W3x16d
Işık Akısı: 460 lm
Filaman: Tek Filaman
Duy Yapısı: Cam Geçme
Cam Rengi: Şeffaf
Uzunluk: 47,5 mm
Çap: 20 mm
Mevcut ampulünüz W21W – 12V – 21W – W3x16d standardındaysa OSRAM 7505 standart değişim ampulü olarak tercih edilebilir.
Neden OSRAM 7505?
OSRAM ORIGINAL ürün serisi
W21W standart otomotiv ampulü
12 Volt elektrik sistemine uygun
21 Watt nominal güç
460 lümen nominal ışık akısı
W3x16d cam geçme duy
Tek filamanlı yapı
Sinyal uygulamalarında kullanım imkânı
Geri vites uygulamalarında kullanım imkânı
Fren ve yardımcı aydınlatma sistemlerinde kullanım imkânı
Binek ve hafif ticari araçlara uygun
Standart W21W ampul değişimine uygun
OSRAM 7505 W21W 12V 21W W3x16d Tek Filaman Cam Duy Ampul, fabrika çıkışında W21W tipi ampul kullanılan 12 Volt araçların sinyal, geri vites, fren ve uygun yardımcı aydınlatma sistemlerinde standart ampul değişimi için tercih edilebilecek OSRAM otomotiv aydınlatma ürünüdür.
