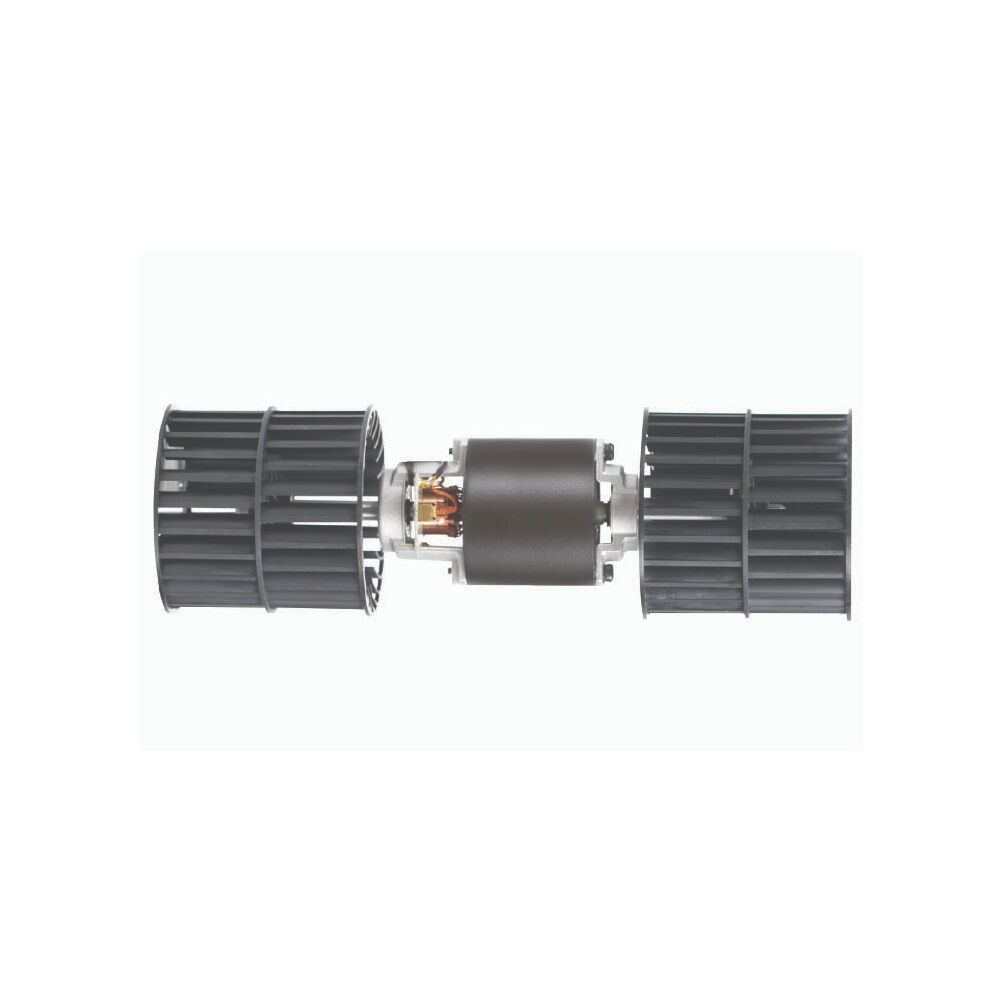

Kormas 5701210240001 Kalorifer Motoru 24V Ford Cargo
Kormas 5701210240001 – Ford Cargo Tipi 24V Çift Milli Kalorifer Motoru
Kormas 5701210240001, özellikle Ford Cargo tipi kalorifer ve kabin havalandırma sistemlerinde kullanılmak üzere üretilmiş 24 Volt çift milli, fanlı kalorifer motorudur. Kormas katalog kodu 5 701 210 240 001, kısa referans numarası ise 67113105 olarak geçmektedir.
Ürün 24V, 75W, 3500 d/d (rpm), tek devirli ve CCW dönüş yönüne sahip çift milli fan motorudur. Kormas teknik kataloğunda sürekli çalışma sınıfı S1, nominal akımı 4A ve ağırlığı yaklaşık 0,970 kg olarak belirtilmektedir.
Ürün Özellikleri
Marka: Kormas
Ürün Kodu: 5701210240001
Kormas Parça Kodu: 5 701 210 240 001
Kormas Referans No: 67113105
Ürün Tipi: Çift Milli Kalorifer Fan Motoru
Uygulama: Ford Cargo Tipi
Çalışma Voltajı: 24V DC
Nominal Güç: 75 W
Nominal Akım: 4 A
Motor Devri: 3500 d/d (rpm)
Hız Kademesi: Tek Devir
Dönüş Yönü: CCW – Saat Yönünün Tersi
Çalışma Sınıfı: S1 – Sürekli Çalışma
Motor Gövde Çapı: Yaklaşık Ø59 mm
Toplam Uzunluk: Yaklaşık 278,8 mm
Kablo Uzunluğu: Yaklaşık 325 mm
Kablo Renkleri: Siyah (-) / Kırmızı (+)
Terminal Tipi: Dişi Terminal
Ağırlık: Yaklaşık 0,970 kg
Ford Cargo Tipi Kalorifer Motoru
Kormas 5701210240001, yedek parça kaynaklarında açık şekilde Ford Cargo tipi kalorifer motoru olarak tanımlanmaktadır. Ürün fanlı ve montaj kablolu yapıdadır.
Kalorifer fan motorunun temel görevi, araç kabininin ısıtma ve havalandırma sisteminde gerekli hava dolaşımını oluşturmaktır. Motorun her iki tarafında bulunan fan pervaneleri dönerek kalorifer sistemi içerisindeki havanın kabine aktarılmasına yardımcı olur.
Çift Milli Fan Motoru Yapısı
Bu model çift milli fan motorudur. Elektrik motorunun iki tarafında bulunan miller üzerinde fan pervaneleri yer alır.
Çift fanlı yapı, kalorifer ve havalandırma sistemi içerisinde gerekli hava debisinin oluşturulmasını sağlar. Bu nedenle ürün yalnızca standart bir DC elektrik motoru değil, fanlarıyla birlikte kullanılan kalorifer fan motoru grubunda değerlendirilmelidir.
Teknik Performans
Kormas teknik kataloğuna göre ürünün nominal değerleri:
Gerilim: 24V
Güç: 75W
Akım: 4A
Devir: 3500 rpm
Dönüş Yönü: CCW
Çalışma Şekli: Tek Devir
Görev Türü: S1
Ağırlık: 0,970 kg
S1 çalışma sınıfı motorun uygun çalışma şartlarında sürekli görev tipi için tasarlandığını ifade eder.
Ölçü Bilgileri
Kormas teknik çiziminde ürünün toplam uzunluğu yaklaşık 278,80 mm, motor gövde çapı ise Ø59 mm olarak gösterilmektedir. Fanların dış çapı katalog çiziminde yaklaşık Ø84 mm seviyesindedir.
Piyasadaki bazı ürün listelerinde ürün yaklaşık 280 mm toplam boy, 59–65 mm gövde çapı ve fan ölçüleriyle Ford Cargo kalorifer motoru olarak tanımlanmaktadır.
Elektrik Bağlantısı
Ürünün Kormas katalog verilerindeki kablo uzunluğu yaklaşık 325 mm'dir.
Siyah Kablo: Negatif (-)
Kırmızı Kablo: Pozitif (+)
Bağlantı: Dişi terminal
Elektrik bağlantısı yapılırken aracın mevcut tesisatı ve bağlantı uçlarının kontrol edilmesi tavsiye edilir.
Kullanım Alanı
Ford Cargo tipi kalorifer sistemleri
Ticari araç kabin havalandırması
24V kalorifer sistemleri
Kabin içi hava sirkülasyonu
Isıtma ve havalandırma sistemleri
Uygun ağır ticari araç HVAC uygulamaları
Kormas 5701210240001 Avantajları
24 Volt elektrik sistemine uygundur
Ford Cargo tipi uygulamalar için üretilmiştir
Çift milli fan motoru yapısına sahiptir
Fanlı komple yapıdadır
75W nominal güce sahiptir
3500 rpm nominal motor devrine sahiptir
Tek devir çalışma sistemine sahiptir
CCW dönüş yönüne sahiptir
Montaj kabloludur
67113105 Kormas referansıyla kontrol edilebilir
Ürün ve Referans Kodları
Kormas Ürün Kodu: 5701210240001
Kormas Katalog Kodu: 5 701 210 240 001
Kormas Referans No: 67113105
Alternatif Yazımlar:
5701210240001
5 701 210 240 001
701-210-240-001
67113105
Bu kodların tamamı ürün arama ve eşleştirme işlemlerinde kullanılabilir.
12V Model ile Karıştırmayınız
Kormas kataloğunda aynı ürün ailesinin 12V versiyonları da bulunmaktadır. Örneğin 5 701 210 120 001 kodlu model 12V, 75W ve 3500 rpm olarak listelenirken bu ürün 5 701 210 240 001 kodlu 24V versiyondur.
Bu nedenle yalnızca fanların görünüşüne veya motor ölçüsüne göre ürün seçilmemelidir.
Sipariş Öncesi Kontrol Edilmesi Gerekenler
Kormas ürün kodu 5701210240001
Kormas kodu 5 701 210 240 001
Referans numarası 67113105
24V çalışma gerilimi
75W motor gücü
3500 rpm motor devri
Çift milli fan yapısı
CCW dönüş yönü
Motor gövde çapı
Toplam motor ve fan uzunluğu
Fan pervane çapları
325 mm kablo yapısı
Siyah ve kırmızı elektrik bağlantıları
Montaj noktaları
Önemli Not
Kormas 5701210240001, önceki aksiyel fan modellerinden farklı olarak Ford Cargo tipi, 24V, çift milli ve fanlı kalorifer motorudur. Kormas'ın resmi katalog verilerinde 5 701 210 240 001 / 67113105 kodlarıyla, 75W, 4A, 3500 rpm, tek devir ve CCW dönüş yönü özellikleriyle tanımlanmaktadır.
Doğru ürün seçimi için sipariş öncesinde mevcut parçanın üzerindeki 5701210240001, 5 701 210 240 001 veya 67113105 kodlarından en az birinin kontrol edilmesi; ayrıca 24V çalışma gerilimi, fan ölçüleri ve elektrik bağlantılarının mevcut ürünle karşılaştırılması tavsiye edilir.
