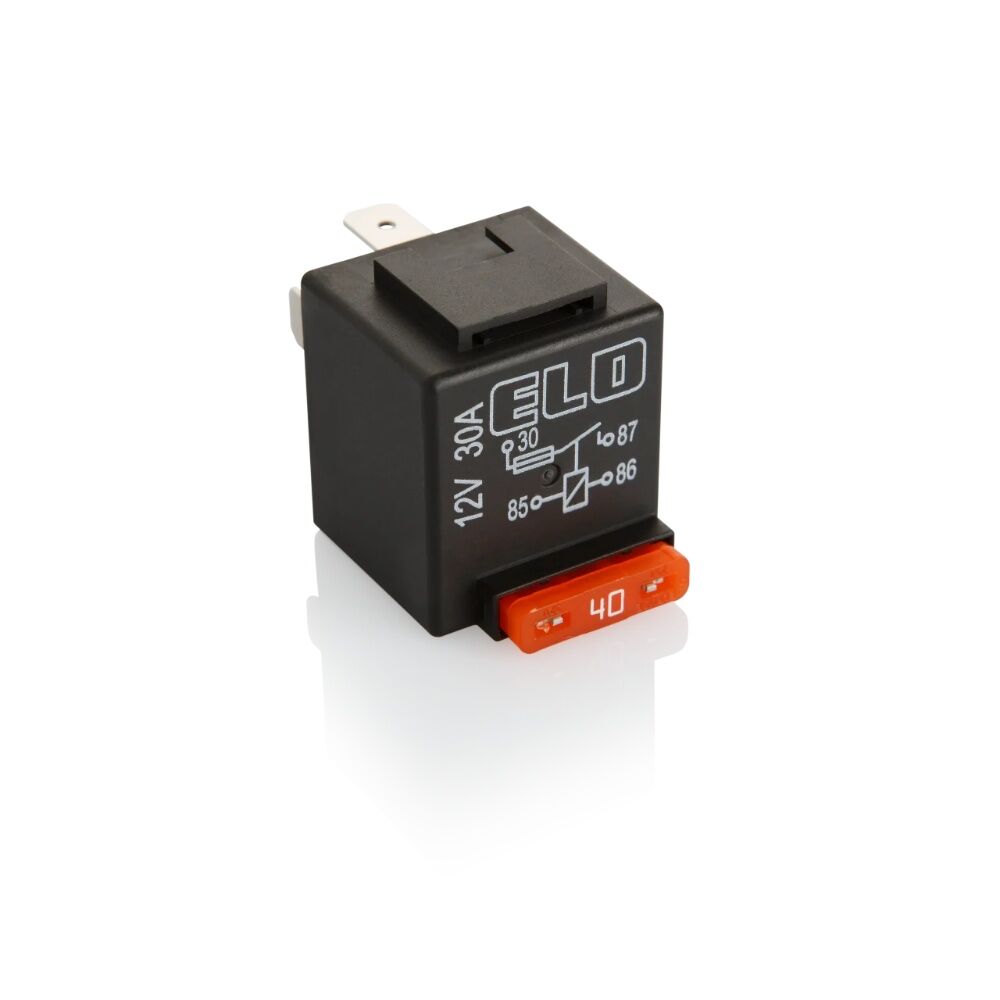

Elo 712130113 Sigortalı Mini Röle 12V 30A 4 Ter.Diyotlu SU G.Mez
ELO 712130113 Mini ISO Röle 12V 30A Diyotlu Sigortalı Su Geçirmez Braketli
ELO 712130113, 12V otomotiv elektrik sistemlerinde elektrikli ekipmanların kontrollü şekilde anahtarlanması amacıyla kullanılan 30A Mini ISO röledir. Ürün ELO’nun resmi kataloğunda 712.130.113 koduyla diyotlu, sigortalı, su geçirmez ve braketli model olarak tanımlanmaktadır.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 712130113 / 712.130.113
Ürün Tipi: Mini ISO Röle
Çalışma Voltajı: 12V
Nominal Sürekli Akım: 30A
Maksimum Demeraj Akımı: 150A
Terminal Sayısı: 4 Terminal
Terminal Yapısı: 30 / 85 / 86 / 87
Kontak Yapısı: SPST NO / 1 Form A
Bobin Koruması: Diyotlu
Sigorta: Sigortalı
Koruma Tipi: Su Geçirmez
Koruma Sınıfı: IP67
Montaj Tipi: Braketli
Terminal Ölçüsü: 6,3 x 0,8 mm
Kontak Malzemesi: AgSnO2
Bobin Direnci: 90 Ω ± %10
Mekanik Ömür: 1.000.000 açma kapamadan fazla
Çalışma Sıcaklığı: -40°C / +80°C
Dielektrik Dayanıklılığı: 1000V DC üzeri
Ürün Açıklaması
ELO 712130113 Mini ISO röle, 12V elektrik sistemlerinde 30A seviyesine kadar sürekli akım gerektiren elektrikli ekipmanların kontrol edilmesi amacıyla kullanılır. Normalde açık SPST NO kontak yapısına sahiptir.
Rölenin bobin devresinde bulunan diyot, bobinin enerjisi kesildiğinde oluşabilecek ters gerilim darbelerinin bastırılmasına yardımcı olur. Bu özellik özellikle elektronik kontrol ünitesi veya hassas elektronik devreler üzerinden kumanda edilen röle uygulamalarında avantaj sağlar.
Ürün sigortalı yapıya sahiptir. Böylece uygun tesisat uygulamalarında röle üzerinden kontrol edilen elektrik devresinin korunmasına yardımcı olur.
Su geçirmez IP67 gövde yapısı sayesinde motor bölmesi ve dış etkenlere maruz kalabilecek uygun otomotiv elektrik uygulamalarında kullanılabilir. Braketli tasarımı rölenin araç üzerinde uygun bir noktaya sabitlenmesini kolaylaştırır.
ELO 712130113; far, fan, korna, yardımcı aydınlatma, elektrik motorları ve benzeri 12V elektrikli ekipmanların röle üzerinden kontrol edilmesi gereken uygulamalarda, sistemin akım gereksinimleri uygun olmak şartıyla kullanılabilir.
ELO tarafından bu röle için 207140251 kodlu 5 terminalli 4 kablolu siyah soket ve uygun Mini ISO röle soketleri aksesuar olarak belirtilmektedir.
Not: Diyotlu rölelerde bobin bağlantısında polarite önemlidir. Montaj sırasında 85 ve 86 terminallerinin bağlantısı ürünün elektrik şemasına uygun yapılmalıdır. Sipariş öncesinde 12V çalışma gerilimi, 30A akım değeri, 4 terminal düzeni ve fiziksel ölçüler mevcut röleyle karşılaştırılmalıdır.
