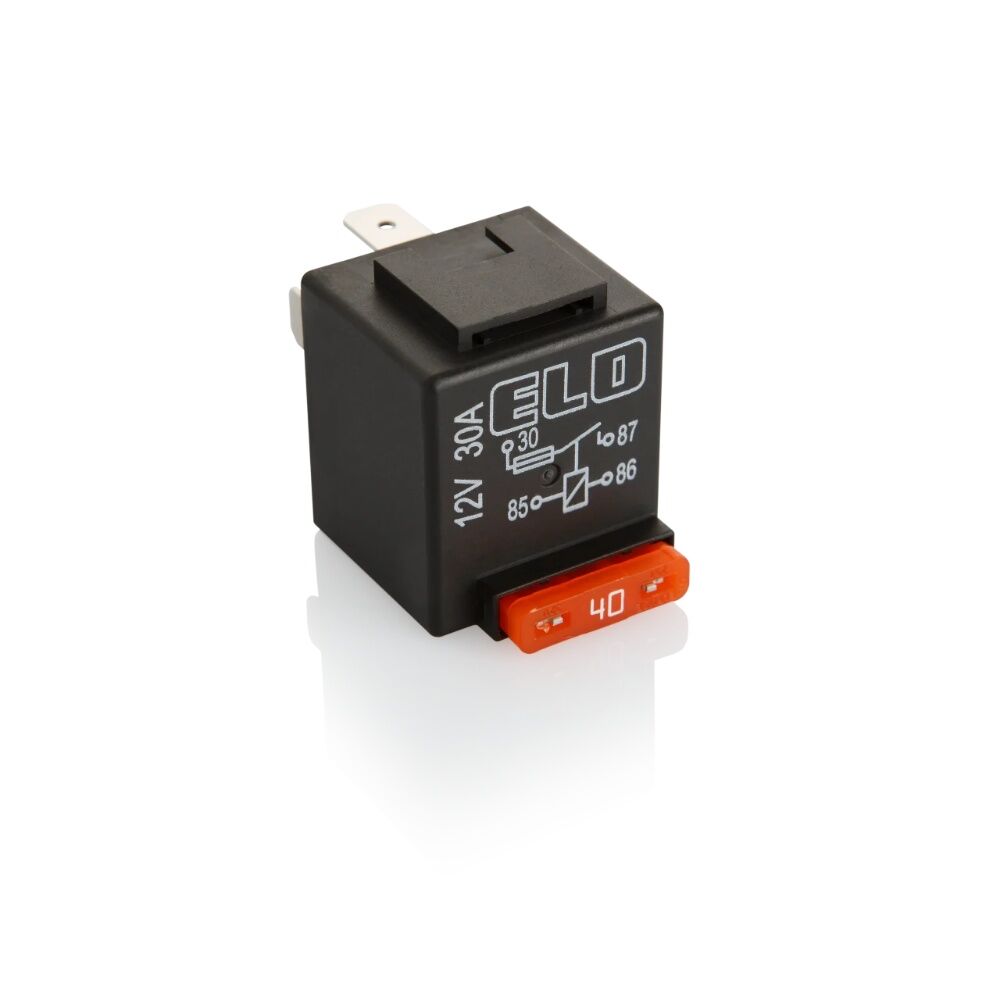

Elo 712130112 Sigortalı Mini Röle 12V 30A 4 Ter.Diyotlu Braketli
ELO 712130112 Mini ISO Röle 12V 30A Diyotlu Sigortalı Toz Korumalı Braketli
ELO 712130112, 12V otomotiv elektrik sistemlerinde elektrikli ekipmanların kontrollü şekilde anahtarlanması amacıyla kullanılan 30A Mini ISO röledir. ELO’nun resmi ürün bilgilerinde 712.130.112 koduyla 12V, 30A, 4 terminalli, diyotlu, sigortalı, toz korumalı ve braketli model olarak tanımlanmaktadır.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 712130112 / 712.130.112
Ürün Tipi: Mini ISO Röle
Çalışma Voltajı: 12V
Nominal Sürekli Akım: 30A
Maksimum Demeraj Akımı: 150A
Terminal Sayısı: 4 Terminal
Terminal Yapısı: 30 / 85 / 86 / 87
Kontak Yapısı: SPST NO / 1 Form A
Bobin Koruması: Diyotlu
Sigorta: Sigortalı
Gövde Tipi: Toz Korumalı
Koruma Sınıfı: IP54
Montaj Tipi: Braketli
Terminal Ölçüsü: 6,3 x 0,8 mm
Kontak Malzemesi: AgSnO2
Bobin Direnci: 90Ω ± %10
Çekme / Bırakma Süresi: <10 ms / <15 ms
Mekanik Ömür: 1.000.000 açma kapamadan fazla
Çalışma Sıcaklığı: -40°C / +80°C
Dielektrik Dayanıklılığı: >1000V DC
Ürün Açıklaması
ELO 712130112 Mini ISO röle, 12V elektrik tesisatlarında 30A seviyesine kadar sürekli akım gerektiren elektrikli ekipmanların röle üzerinden kontrol edilmesi amacıyla kullanılabilir. Normalde açık SPST NO kontak yapısına ve 4 terminal bağlantısına sahiptir.
Rölenin bobin devresinde bulunan diyot, röle enerjisi kesildiğinde bobin üzerinde oluşabilecek ters gerilim darbelerinin bastırılmasına yardımcı olur. Bu nedenle diyotlu röleler özellikle elektronik kontrol devreleriyle kumanda edilen uygulamalarda tercih edilebilir.
ELO 712130112 sigortalı yapıya sahiptir. Röle üzerinde bulunan sigorta, uygun elektrik tesisatında bağlı devrenin aşırı akıma karşı korunmasına yardımcı olur.
Bu modelin gövdesi toz korumalıdır ve ELO teknik verilerinde IP54 koruma sınıfı belirtilmektedir. Braketli tasarımı sayesinde rölenin araç üzerinde uygun bir noktaya sabitlenmesi kolaylaştırılmıştır.
ELO 712130112; far, korna, fan, yardımcı aydınlatma, elektrik motoru ve benzeri 12V elektrikli ekipmanların kontrolünde, sistemin akım değerleri uygun olmak şartıyla kullanılabilir.
Ürün için ELO 207140251 kodlu 5 terminalli 4 kablolu siyah soket ile 207100001, 207100002 ve 207100003 soket seçenekleri katalogda aksesuar olarak belirtilmektedir.
Not: Diyotlu rölelerde bobin bağlantısında polarite önemlidir. Montaj sırasında 85 ve 86 terminalleri ürünün bağlantı şemasına uygun şekilde bağlanmalıdır. Sipariş öncesinde 12V çalışma gerilimi, 30A akım kapasitesi, 4 terminal düzeni ve fiziksel ölçüler mevcut röleyle karşılaştırılmalıdır.
