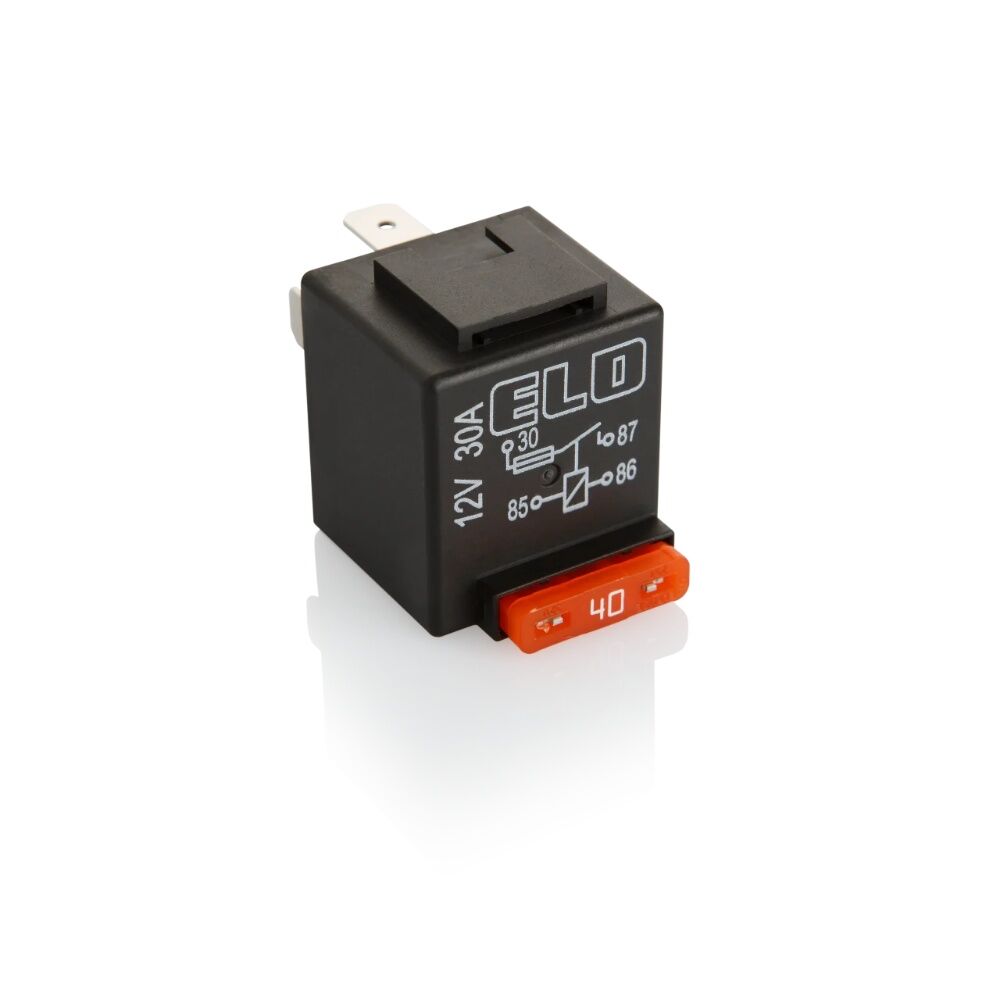

Elo 712130103 Sigortalı Mini Röle 12V 30A 4 Ter.Su Geçirmez B.Lİ
ELO 712130103 Sigortalı Mini Röle 12V 30A 4 Terminalli Su Geçirmez Braketli
ELO 712130103, 12V otomotiv elektrik sistemlerinde elektrikli ekipmanların kontrollü şekilde anahtarlanması amacıyla kullanılan 30A Mini ISO röledir. ELO’nun resmi ürün bilgilerinde 712.130.103 koduyla 12V, 30A, 4 terminalli, sigortalı, su geçirmez ve braketli model olarak tanımlanmaktadır.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 712130103 / 712.130.103
Ürün Tipi: Sigortalı Mini ISO Röle
Çalışma Voltajı: 12V
Nominal Sürekli Akım: 30A
Maksimum Demeraj Akımı: 150A
Terminal Sayısı: 4 Terminal
Terminal Yapısı: 30 / 85 / 86 / 87
Kontak Yapısı: SPST NO / 1 Form A
Sigorta: Sigortalı
Koruma Tipi: Su Geçirmez
Koruma Sınıfı: IP67
Montaj Tipi: Braketli
Terminal Ölçüsü: 6,3 x 0,8 mm
Kontak Malzemesi: AgSnO2
Bobin Direnci: 90 Ω
Çekme Voltajı: <9V
Maksimum Bobin Gerilimi: 20V, 1 dakikadan kısa süre
Mekanik Ömür: 1.000.000 açma kapamadan fazla
Çalışma Sıcaklığı: -40°C / +80°C
Dielektrik Dayanıklılığı: >1000V DC
Ürün Açıklaması
ELO 712130103 sigortalı Mini ISO röle, 12V araç elektrik tesisatlarında yüksek akım çeken elektrikli ekipmanların düşük akımlı kumanda devresi üzerinden kontrol edilmesi amacıyla kullanılabilir.
Ürün 30A sürekli akım kapasitesine ve 150A maksimum demeraj akımına sahiptir. Normalde açık SPST NO kontak yapısında çalışır. 30 ve 87 terminalleri yük devresinde, 85 ve 86 terminalleri ise röle bobininin kumandasında kullanılır.
Su geçirmez gövde yapısı ELO tarafından IP67 koruma sınıfında belirtilmektedir. Bu özelliği sayesinde motor bölmesi ve nem, su veya dış ortam etkilerine maruz kalabilecek uygun otomotiv elektrik uygulamalarında kullanılabilir. Braketli gövdesi rölenin araç üzerinde sabitlenmesini kolaylaştırır.
Sigortalı yapısı sayesinde uygun elektrik tesisatında rölenin kontrol ettiği devrenin aşırı akıma karşı korunmasına yardımcı olur.
ELO 712130103 far, korna, fan, yardımcı aydınlatma, elektrik motorları ve benzeri 12V elektrikli ekipmanların röle üzerinden kontrol edilmesi gereken uygulamalarda, sistemin akım değerleri uygun olmak şartıyla kullanılabilir.
ELO kataloğunda ürün için 207140251 kodlu 5 terminalli 4 kablolu siyah soket ile 207100001, 207100002 ve 207100003 kodlu soket seçenekleri aksesuar olarak belirtilmektedir.
Not: ELO 712130103 standart modeldir ve bobin üzerinde diyot veya direnç koruması belirtilmemektedir. Aynı seride 712130113 diyotlu, 712130123 ise dirençli su geçirmez modeldir.
Sipariş vermeden önce mevcut rölenin 12V çalışma gerilimi, 30A akım kapasitesi, 4 terminal bağlantısı ve fiziksel ölçülerinin ELO 712130103 ile uyumlu olduğu kontrol edilmelidir.
