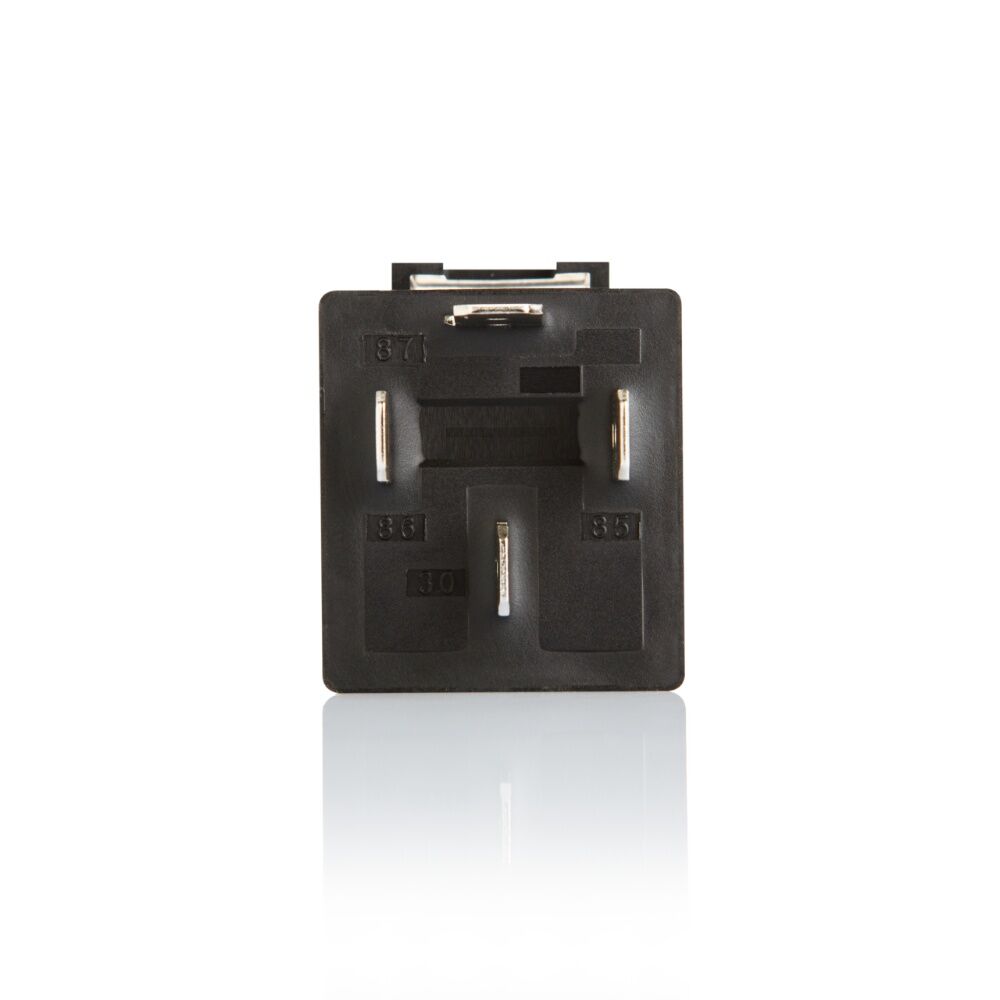

Elo 712130102 Sigortalı Mini Röle 12V 30A 4 Terminalli Braketli
ELO 712130102 Sigortalı Mini Röle 12V 30A 4 Terminalli Toz Korumalı Braketli
ELO 712130102, 12V otomotiv elektrik sistemlerinde elektrikli ekipmanların kontrollü şekilde anahtarlanması amacıyla kullanılan 30A sigortalı Mini ISO röledir. ELO’nun resmi ürün bilgilerinde 712.130.102 koduyla 12V, 30A, 4 terminalli, toz korumalı ve braketli model olarak tanımlanmaktadır.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 712130102 / 712.130.102
Ürün Tipi: Sigortalı Mini ISO Röle
Çalışma Voltajı: 12V
Nominal Sürekli Akım: 30A
Maksimum Demeraj Akımı: 150A
Terminal Sayısı: 4 Terminal
Terminal Yapısı: 30 / 85 / 86 / 87
Kontak Yapısı: SPST NO / 1 Form A
Sigorta: Sigortalı
Gövde Tipi: Toz Korumalı
Koruma Sınıfı: IP54
Montaj Tipi: Braketli
Terminal Ölçüsü: 6,3 x 0,8 mm
Kontak Malzemesi: AgSnO2
Bobin Direnci: 90 Ω
Çekme Voltajı: <9V
Maksimum Bobin Gerilimi: 20V, 1 dakikadan kısa süre
Çekme / Bırakma Süresi: <10 ms / <15 ms
Mekanik Ömür: 1.000.000 açma kapamadan fazla
Çalışma Sıcaklığı: -40°C / +80°C
Dielektrik Dayanıklılığı: >1000V DC
Ürün Açıklaması
ELO 712130102 sigortalı Mini ISO röle, 12V araç elektrik tesisatlarında yüksek akım çeken elektrikli ekipmanların düşük akımlı kumanda devresi üzerinden kontrol edilmesi amacıyla kullanılır.
Ürün 30A sürekli akım kapasitesine ve 150A maksimum demeraj akımına sahiptir. Normalde açık SPST NO kontak yapısında çalışır. 30 ve 87 terminalleri yük devresinde, 85 ve 86 terminalleri ise röle bobininin kumandasında kullanılır.
Sigortalı yapısı sayesinde uygun elektrik tesisatında rölenin kontrol ettiği devrenin aşırı akıma karşı korunmasına yardımcı olur. Toz korumalı gövdesi ELO tarafından IP54 koruma sınıfında belirtilmektedir. Braketli yapısı rölenin araç üzerinde uygun bir noktaya sabitlenmesini kolaylaştırır.
ELO 712130102 far, korna, fan, yardımcı aydınlatma, elektrik motorları ve benzeri 12V elektrikli ekipmanların kontrolünde, sistemin akım gereksinimleri uygun olmak şartıyla kullanılabilir.
ELO kataloğunda 207140251 kodlu 5 terminalli 4 kablolu siyah soket ile 207100001, 207100002 ve 207100003 kodlu soketler uyumlu aksesuarlar arasında gösterilmektedir.
ELO 712130102 standart modeldir. Aynı seride 712130112 diyotlu, 712130122 dirençli, 712130103 ise su geçirmez versiyondur.
Not: Sipariş vermeden önce mevcut rölenin 12V çalışma gerilimi, 30A akım kapasitesi, 4 terminal bağlantısı ve fiziksel yapısının ELO 712130102 ile uyumlu olduğu kontrol edilmelidir.
