Elo 203101002 Flaşer 24V
ELO 203101002 Elektromekanik Flaşör 24V – 3 Uçlu X-L-P Üniversal
ELO 203101002, 24V araç elektrik sistemlerinde sinyal ve dörtlü ikaz lambalarının düzenli şekilde yanıp sönmesini sağlamak amacıyla kullanılan elektromekanik flaşördür. X, L ve P olmak üzere 3 terminalli bağlantı yapısına sahiptir. Kamyon, otobüs, ağır ticari araç ve diğer uygun 24V araçlarda kullanılabilir.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 203101002 / 203.101.002
Ürün Tipi: Elektromekanik Flaşör
Çalışma Voltajı: 24V
Terminal Sayısı: 3 Uçlu
Terminal İşaretleri: X, L, P
Terminal Ölçüsü: 6,3 mm
Pilot Lamba Çıkışı: Var
Montaj Tipi: Braketli
Kullanım Tipi: Üniversal
Fonksiyon: Sinyal ve Dörtlü İkaz Lambalarının Kontrolü
Araç Grubu: 24V Elektrik Sistemine Sahip Araçlar

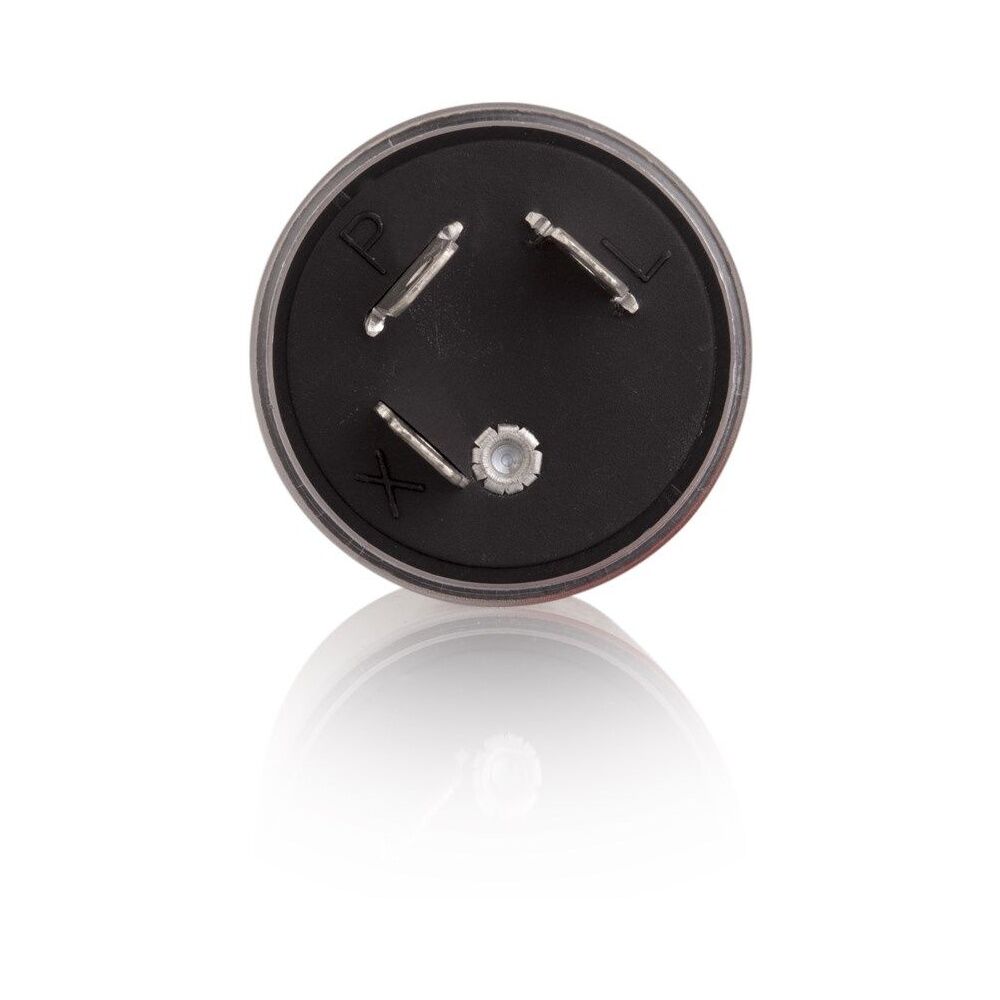

Terminal Bağlantıları
X: Pozitif 24V besleme girişi
L: Sinyal lambaları çıkışı
P: Gösterge paneli pilot lambası çıkışı
Çalışma Prensibi
ELO 203101002, sinyal kolu veya dörtlü ikaz anahtarı devreye alındığında sinyal lambalarına kesikli elektrik göndererek lambaların düzenli aralıklarla yanıp sönmesini sağlar.
P terminali gösterge panelindeki pilot sinyal lambasının kontrol edilmesini sağlar.
Elektromekanik çalışma yapısına sahip olan ürün özellikle klasik tip ampullü sinyal sistemlerinde kullanılmak üzere uygundur.
Kullanım Alanları
24V kamyonlar
Otobüsler
Ağır ticari araçlar
İş makineleri
Sinyal lambaları
Dörtlü ikaz sistemleri
Tek pilot lambalı araçlar
Klasik tip sinyal sistemleri
Üniversal 24V otomotiv elektrik uygulamaları
ELO 203101002, 24V elektrik sistemleri için geliştirilmiş X-L-P bağlantı düzenine sahip 3 uçlu elektromekanik sinyal flaşörüdür. Sinyal ve dörtlü ikaz lambalarının düzenli şekilde yanıp sönmesini sağlarken P terminali üzerinden gösterge panelindeki pilot lambayı da kontrol eder.
Model Farkları
203101001: 12V – 3 Uçlu X-L-P Elektromekanik Flaşör
203101002: 24V – 3 Uçlu X-L-P Elektromekanik Flaşör
Sipariş öncesinde aracın 24V elektrik sistemine sahip olduğu ve mevcut flaşörün X-L-P şeklindeki 3 terminalli bağlantı düzeniyle uyumlu olduğu kontrol edilmelidir.
