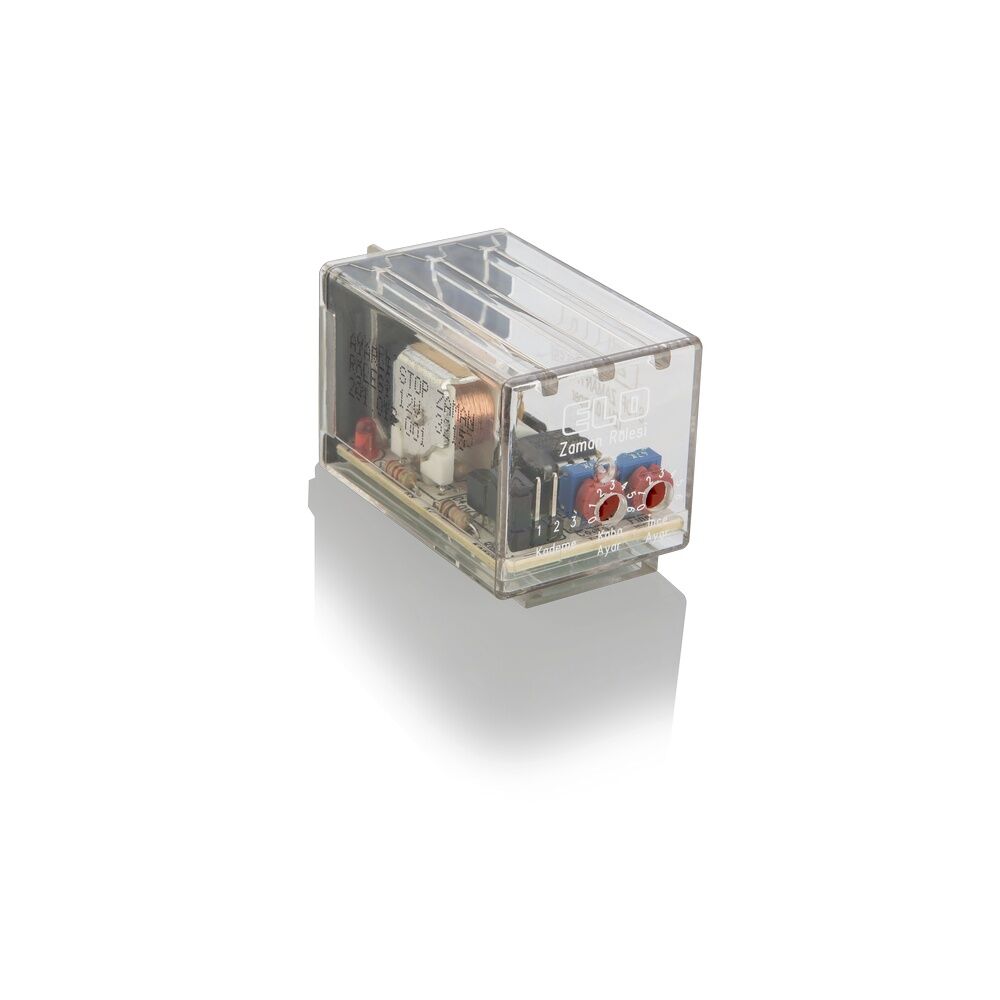

Elo 201018001 Stop Zaman Röle 12V
ELO 201018001 Stop Zaman Rölesi 12V – Kullanıcı Ayarlı
ELO 201018001, 12V araç elektrik sistemlerinde elektrikli cihazların veya devrelerin tetikleme sinyali kesildikten sonra belirlenen süre boyunca çalışmaya devam etmesini sağlayan kullanıcı ayarlı stop zaman rölesidir. Otomatik katlanır ayna, multimedya, araç bilgisayarı ve benzeri gecikmeli kapanması gereken elektrikli sistemlerde kullanılabilir.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 201018001 / 201.018.001
Ürün Tipi: Stop Zaman Rölesi
Çalışma Voltajı: 12V
Çalışma Gerilimi: 9 – 16V DC
Zaman Ayarı: Kullanıcı Ayarlı
Ayar Yöntemi: Köprü ve Trimpotlar ile
Ayarlanabilir Süre: 0,1 Saniye – 11 Saat
Çıkış Kontak Yapısı: 1 Form C / SPDT
Kontak Tipi: Normal Açık (NO) ve Normal Kapalı (NC)
Nominal Sürekli Akım: NO 10A / NC 10A
Nominal Yük Gücü: NO 120W / NC 120W
Gövde Tipi: Toz Korumalı
Montaj Tipi: Braketli
Çalışma Prensibi
ELO 201018001, tetikleme sinyali bulunduğu sürece çıkış vermeye devam eder. Tetikleme sinyali kesildiğinde röle hemen kapanmaz ve zaman saymaya başlar. Kullanıcı tarafından ayarlanan süre tamamlandığında röle çıkışı otomatik olarak kapatır.
Bu çalışma prensibi sayesinde kontak kapatıldıktan sonra belirli bir süre daha elektrik verilmesi gereken cihazlarda kullanılabilir.
Zaman Ayar Aralıkları
0 – 66 saniye
1 – 66 dakika
1 – 11 saat
İstenilen zaman kademesi ürün içerisindeki köprü ile seçilir. Ardından ince ve kaba ayar trimpotları kullanılarak istenilen çalışma süresi ayarlanır.
Kullanım Alanları
12V otomobil elektrik sistemleri
Otomatik katlanır ayna sistemleri
Multimedya sistemleri
Araç bilgisayarları
Araç kameraları
Gecikmeli kapanması gereken elektrikli cihazlar
Zaman kontrollü otomotiv elektrik uygulamaları
ELO 201018001, 12V ve 0,1 saniye ile 11 saat arasında kullanıcı tarafından ayarlanabilen stop zaman rölesidir. Tetik kesildikten sonra elektrikli cihazın belirlenen süre boyunca çalışmasını sürdürmesini ve süre tamamlandığında otomatik olarak kapanmasını sağlar.
ELO 201018002 modelinden temel farkı çalışma voltajıdır. 201018001 12V, 201018002 ise 24V sistemler için üretilmiştir.
Sipariş öncesinde aracın 12V elektrik sistemine sahip olduğu, rölenin terminal bağlantıları ve kullanılacak elektrikli ekipmanın akım değerinin ürüne uygun olduğu kontrol edilmelidir.
