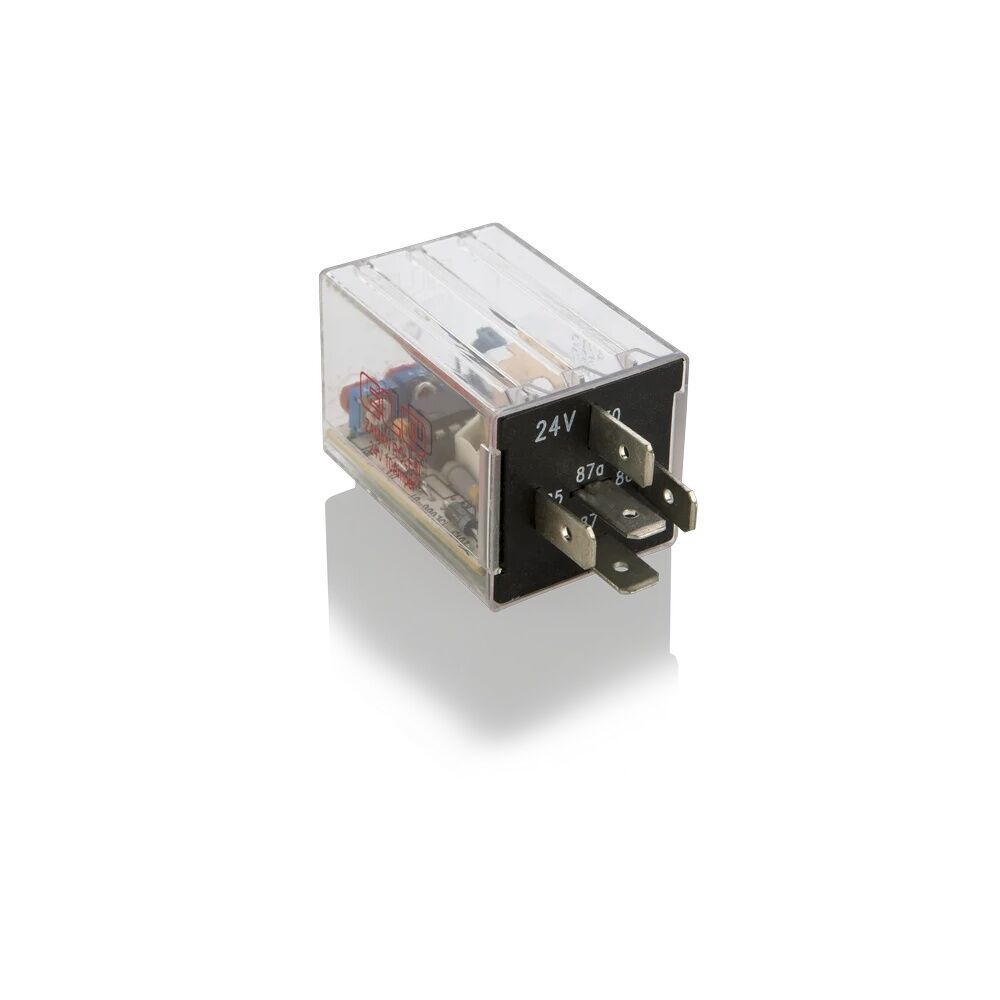

Elo 201017008 Zaman Rölesi 24V Kristalli Fabrika Ayarlı
ELO 201017008 Zaman Rölesi 24V Kristalli Fabrika Ayarlı
ELO 201017008, 24V elektrik sistemlerinde kullanılmak üzere tasarlanmış kristalli, fabrika ayarlı zaman rölesidir. ELO’nun resmi kataloğunda ürün 201.017.008 koduyla 24V, üretici zaman ayarlı ve 5 terminalli zaman rölesi olarak tanımlanmaktadır.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 201017008 / 201.017.008
Ürün Tipi: Zaman Rölesi
Çalışma Voltajı: 24V
Çalışma Gerilimi: 18V - 30V DC
Zaman Ayarı: Fabrika / ELO Ayarlı
Standart Zaman Seçenekleri: 1 - 2 - 3 Dakika
Özel Zaman Ayarı: Kullanıcı talebine göre 0,1 saniye ile 1 yıl arasında
Terminal Sayısı: 5 Terminal
Kontak Yapısı: 1 Form C / SPDT Çift Platinli
NO Sürekli Akım: 20A
NC Sürekli Akım: 10A
NO Yük Gücü: 480W
NC Yük Gücü: 240W
Standart Tetikleme: Pozitif (+)
Koruma Sınıfı: IP54
Terminal Ölçüsü: 6,3 x 0,8 mm
Çalışma Sıcaklığı: -40°C / +80°C
Uyumlu ELO Soket Kodu: 207150251
Ürün Açıklaması
ELO 201017008 zaman rölesi, bir elektrik devresinin, makinenin veya mekanizmanın belirlenen süre boyunca çalıştırılması gereken uygulamalar için geliştirilmiştir. Röle tetiklendiğinde çıkış verir ve belirlenen zaman tamamlandığında çıkışı kapatır.
Bu modelde zaman ayarı kullanıcı tarafından trimpot ile yapılmaz. Zaman seçenekleri üretim aşamasında ELO tarafından belirlenir. Kullanıcı ürün içerisindeki köprü yardımıyla önceden ayarlanmış üç farklı zaman seçeneği arasında geçiş yapabilir. Özel bir süre talep edilmediğinde standart fabrika ayarı 1, 2 ve 3 dakikadır.
24V çalışma gerilimi sayesinde kamyon, otobüs, ağır ticari araç, iş makinesi ve uygun diğer 24V elektrik sistemlerinde zaman kontrollü devre uygulamalarında kullanılabilir.
ELO 201017008, 5 terminalli ve çift platinli kontak yapısına sahiptir. 30, 85, 86, 87 ve 87a terminal düzeni sayesinde hem normal açık NO hem de normal kapalı NC kontak gerektiren uygulamalarda kullanılabilir.
Not: Sipariş vermeden önce mevcut rölenin 24V çalışma gerilimi, 5 terminal bağlantısı, zamanlama değerleri ve kontak yapısının ELO 201017008 ile uyumlu olduğu kontrol edilmelidir.
