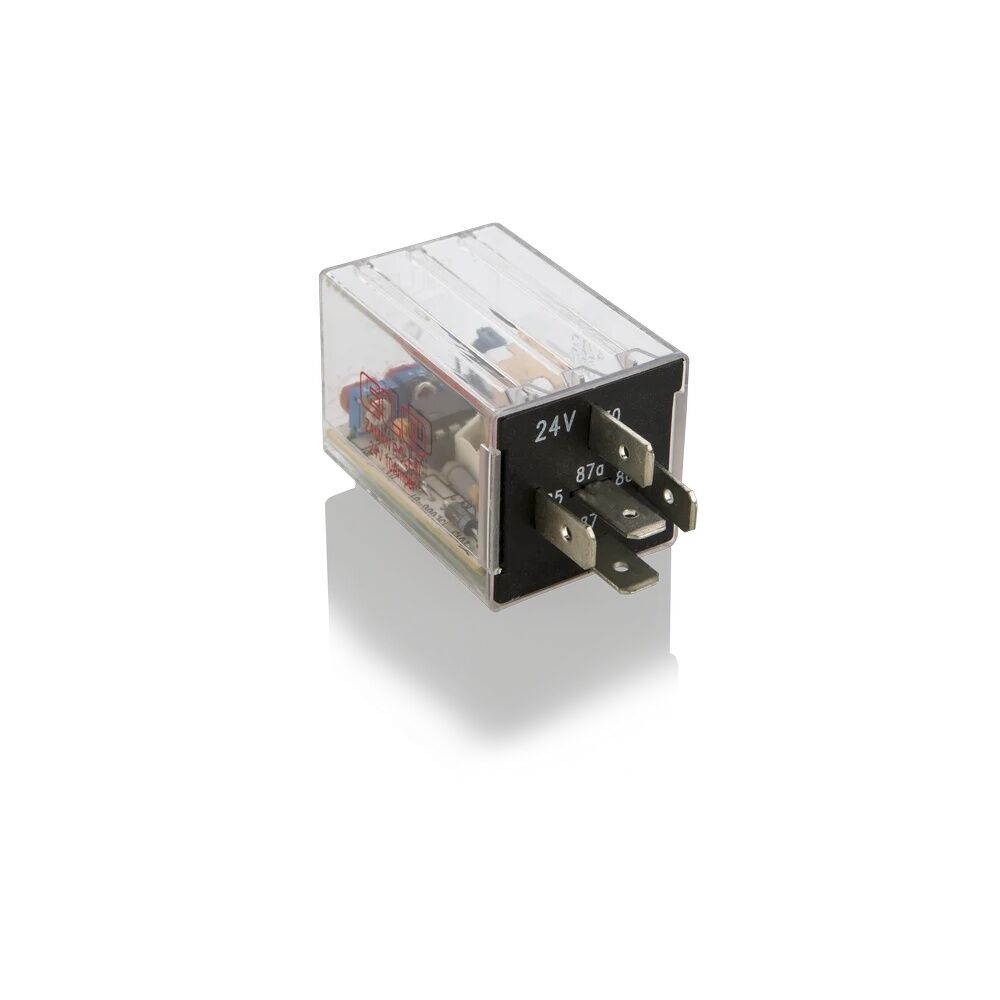

Elo 201017002 Zaman Rölesi 24V Zamanı Alıcı Ayarlar
ELO 201017002 Zaman Rölesi 24V Kullanıcı Ayarlı
ELO 201017002, 24V elektrik sistemlerinde kullanılmak üzere tasarlanmış kullanıcı ayarlı elektronik zaman rölesidir. Kullanıcı, ürün üzerindeki kaba ve ince ayar trimpotları ile rölenin çalışma süresini ihtiyacına göre ayarlayabilir. ELO resmi ürün bilgisinde 201.017.002 kodu 24V, toz korumalı, braketli ve kullanıcı zaman ayarlı model olarak belirtilmektedir.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 201017002 / 201.017.002
Ürün Tipi: Zaman Rölesi
Çalışma Voltajı: 24V DC
Zaman Ayarı: Kullanıcı Ayarlı
Ayarlanabilir Zaman Aralığı: 0,1 saniye ile 11 saat
Ayar Tipi: Köprü, Kaba Ayar ve İnce Ayar Trimpotları
Terminal Sayısı: 5 Terminal
Kontak Yapısı: Normal Açık ve Normal Kapalı Changeover
Maksimum Kontak Akımı: 10A
Gövde Tipi: Toz Korumalı
Montaj Tipi: Braketli
Terminal Ölçüsü: 6,3 x 0,8 mm
Koruma Sınıfı: IP54
Çalışma Sıcaklığı: -40°C / +80°C
Uyumlu ELO Röle Soketi: 207150251
Ürün Açıklaması
ELO 201017002 zaman rölesi, bir elektrik devresinin, makinenin veya mekanizmanın belirlenen süre boyunca çalıştırılması gereken uygulamalarda kullanılır. Röle tetiklendiği anda çıkış verir ve kullanıcı tarafından ayarlanan süre tamamlandığında çıkışı kapatır.
Bu modelin en önemli özelliği zaman ayarının kullanıcı tarafından yapılabilmesidir. Ürün üzerindeki köprü ile zaman kademesi seçilir, ardından kaba ve ince ayar trimpotları kullanılarak istenilen süre ayarlanır. Zamanlama değeri 0,1 saniyeden 11 saate kadar ayarlanabilir.
0 ile 66 saniye arasındaki zamanlamalarda köprü kullanılmaz. 1 ile 66 dakika arasındaki zamanlamalarda köprü 1-2 konumuna, 1 ile 11 saat arasındaki zamanlamalarda ise köprü 2-3 konumuna getirilir. Son zaman ayarı kaba ve ince ayar trimpotları üzerinden yapılır.
ELO 201017002, 24V elektrik tesisatına sahip kamyon, otobüs, ağır ticari araç, iş makinesi ve çeşitli özel elektrik uygulamalarında zaman kontrollü devrelerin oluşturulması amacıyla kullanılabilir.
Terminal Bağlantıları
30: Besleme ve müşterek terminal
85: Şase / negatif bağlantı
86: Pozitif tetik terminali
87: Normal açık NO çıkış
87a: Normal kapalı NC çıkış
Ürün sürekli enerji altında kalmaya uygun olarak tasarlanmıştır. ELO, ürünün neme, vibrasyona ve olumsuz dış etkenlere karşı korumalı olduğunu belirtmektedir.
Not: 10A üzerinde akım çeken uygulamalarda yükün doğrudan zaman rölesine bağlanması yerine ilave bir güç rölesi kullanılması ELO tarafından tavsiye edilmektedir.
