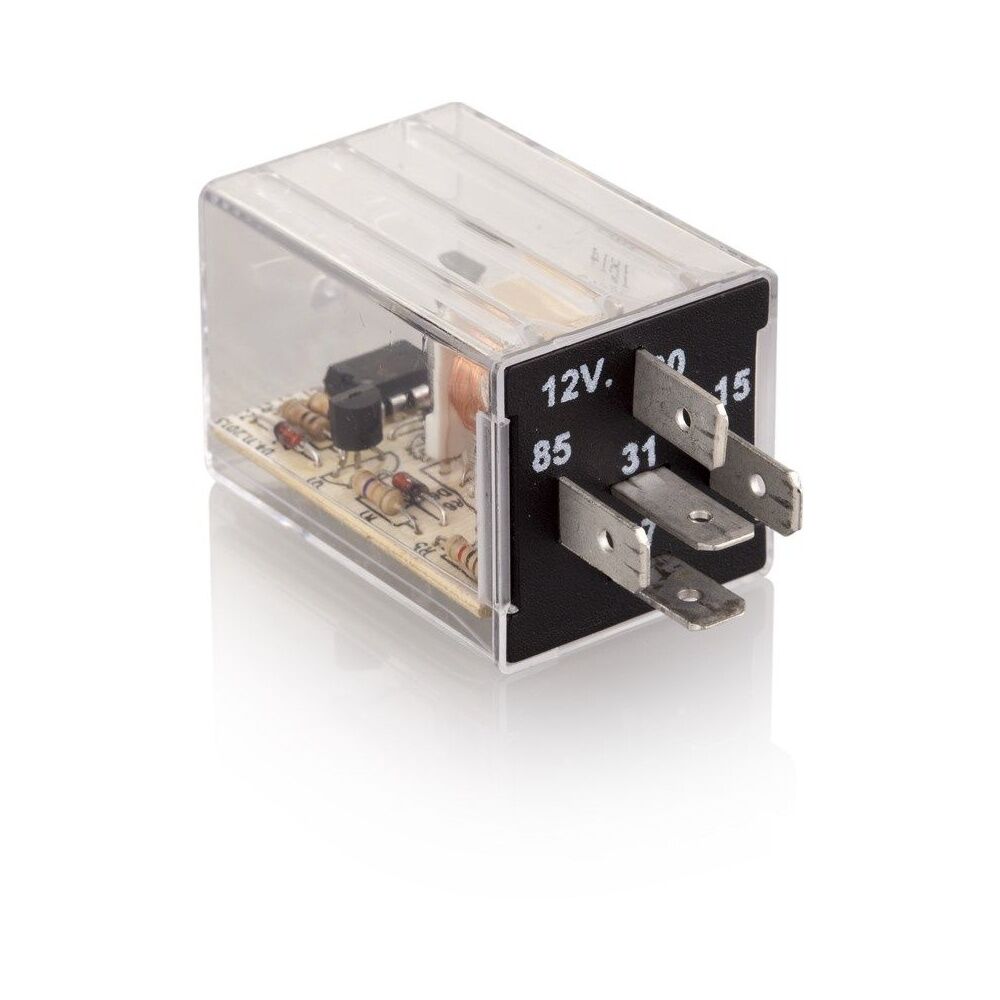

Elo 201016007 Wdt Reset Rölesi 12V
ELO 201016007 WDT Reset Rölesi 12V Zaman Ayarlı
ELO 201016007, cihaz ve makinelerin çalışmasını kontrol etmek ve belirlenen süre içerisinde gerekli tetik sinyali alınmadığında sistemi otomatik olarak yeniden başlatmak amacıyla geliştirilmiş 12V zaman ayarlı WDT Watch Dog Timer reset rölesidir. ELO’nun resmi kataloğunda ürün 201.016.007 koduyla 12V model olarak yer almaktadır.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 201016007 / 201.016.007
Ürün Tipi: WDT Reset Etme Rölesi
Diğer Adı: Watch Dog Timer Rölesi
Çalışma Voltajı: 12V DC
Çalışma Gerilimi: 10V - 16V DC
Bekleme Süresi: 1 / 2 / 3 Dakika
Reset Süresi: 10 Saniye
Normal Açık Kontak Akımı: 10A
Normal Kapalı Kontak Akımı: 10A
Terminal Sayısı: 5 Terminal
Terminal Ölçüsü: 6,3 x 0,8 mm
Koruma Sınıfı: IP54
Çalışma Sıcaklığı: -40°C / +80°C
Dielektrik Dayanıklılığı: >1000V DC
Uyumlu ELO Soket Kodu: 207150251
Ürün Açıklaması
ELO 201016007 WDT Reset Rölesi, çalışmakta olan bir cihaz veya makineden belirli aralıklarla kontrol sinyali bekler. Sistem normal çalıştığı sürece bu sinyal röleye düzenli olarak gönderilir. Belirlenen süre içerisinde tetik sinyali gelmediğinde röle bağlı cihazın elektriğini keser ve tekrar verir. Böylece sisteme otomatik olarak hard reset uygulanır.
Bu özellik özellikle çalışma sırasında kilitlenebilen veya arıza durumunda kendi kendine yeniden başlayamayan elektrikli ve elektronik cihazların otomatik olarak resetlenmesi gereken uygulamalarda kullanılabilir.
WDT rölesi yalnızca sistemi resetlemek amacıyla değil, gerektiğinde arıza durumunda bir ikaz lambasının yakılması veya alarm cihazının devreye alınması amacıyla da kullanılabilir.
Standart bekleme süreleri 1, 2 ve 3 dakikadır. Ürün içerisindeki köprü kullanılarak farklı zaman seçenekleri arasında seçim yapılabilir. ELO, talep edilmesi halinde standart değerlerin dışında farklı zaman aşımı süreleriyle de üretim yapılabildiğini belirtmektedir.
Terminal Bağlantıları
15: +12V besleme
31: Şase / GND
30: Kontak giriş terminali
P: Normal açık NO veya normal kapalı NC kontak çıkışı
85: Belirlenen zaman içerisinde şase tetik sinyali beklenen terminal
ELO 201016007, 12V elektrik sistemlerinde cihazların çalışma durumunun denetlenmesi, otomatik reset uygulanması ve gerektiğinde arıza ikazı oluşturulması gereken otomotiv, makine ve özel elektrik uygulamalarında kullanılabilir.
Not: Sipariş öncesinde mevcut sistemin 12V çalışma gerilimi, kontak tipi, terminal bağlantıları ve gerekli zamanlama değerlerinin ELO 201016007 ile uyumlu olduğu kontrol edilmelidir.
