ELO 201014003 Su Tankı Seviye İkaz Rölesi 24V – Negatif (-) Çıkış

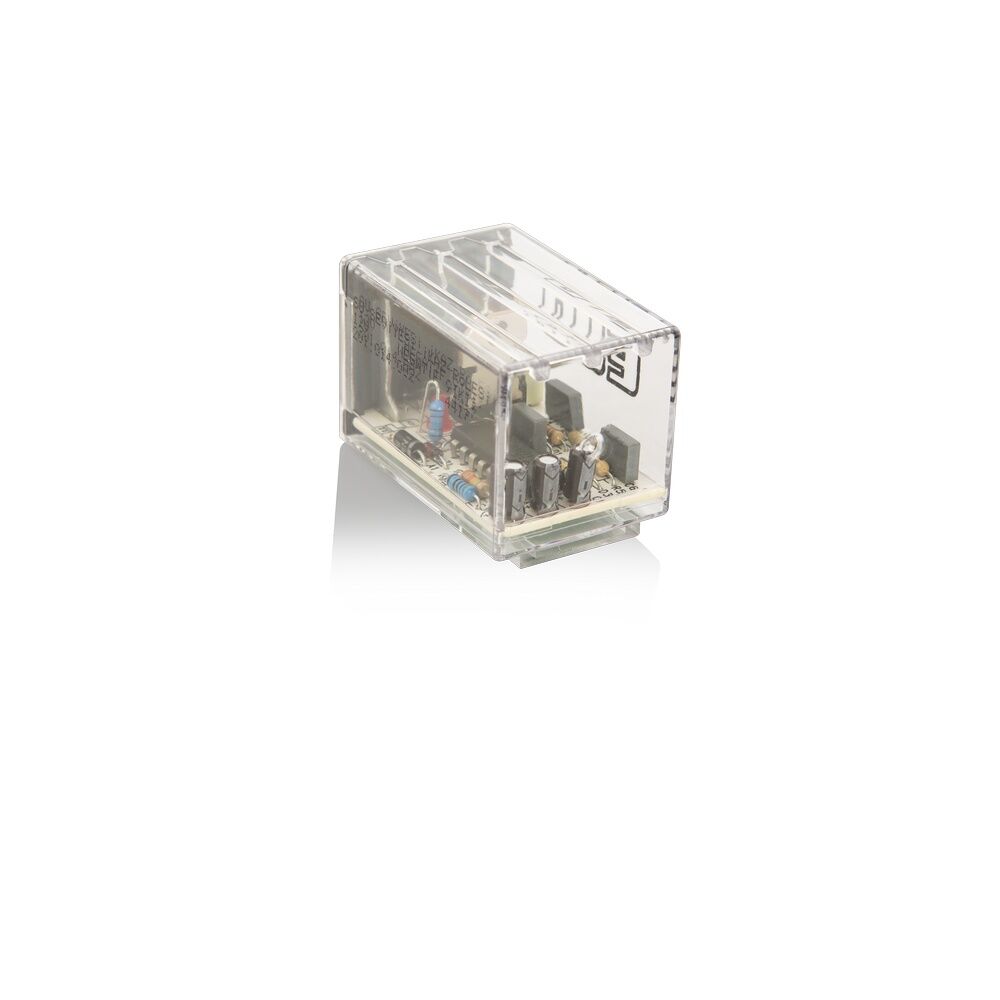

ELO 201014003, 24V araç elektrik sistemlerinde cam yıkama suyu, radyatör suyu ve benzeri sıvı tanklarındaki seviyenin kontrol edilmesi amacıyla kullanılan elektronik su seviye ikaz rölesidir. Sıvı seviyesi belirlenen minimum noktanın altına düştüğünde ikaz lambasını devreye alarak sürücüyü uyarır. Bu model 24V ve negatif (-) çıkışlıdır.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 201014003 / 201.014.003
Ürün Tipi: Su Tankı Seviye İkaz Rölesi
Anma Gerilimi: 24V
Çalışma Gerilimi: 18 – 30V DC
Çıkış Tipi: Negatif (-) Çıkış
Maksimum Yük Akımı: 150 mA
Maksimum Yük Gücü: 2,4W
Sistem Kontrolü: Kontak ilk açıldığında 1 saniye
Gövde Tipi: Toz Korumalı
Montaj Tipi: Braketli
Kullanım Alanı: Araç sıvı seviye kontrol sistemleri
Çalışma Prensibi
Araç kontağı açıldığında sistem ikaz lambasının çalışıp çalışmadığını kontrol etmek amacıyla lambayı kısa süreliğine yakar.
Tank içerisindeki sıvı seviyesi belirlenen minimum seviyenin üzerindeyse ikaz lambası söner.
Sıvı seviyesi minimum seviyenin altına düştüğünde ikaz lambası sürekli yanarak sürücüyü uyarır.
Minimum sıvı seviyesi tank içerisine yerleştirilen elektrotun konumuna göre belirlenebilir. Plastik veya metal olmayan tanklarda alt seviye için ilave elektrot kullanılması gerekebilir.
Terminal Bağlantıları
15: Kontak üzerinden +24V besleme
31: Akü negatif / şase bağlantısı
C: İkaz lambası çıkışı
P: Minimum seviyeyi belirleyen elektrot bağlantısı
L1: Alt seviye elektrot bağlantısı
Kullanım Alanları
Cam yıkama suyu tankları
Radyatör ve soğutma suyu tankları
24V kamyon ve ağır ticari araçlar
Otobüs ve ticari araç uygulamaları
Su ve uygun iletken sıvı seviye kontrol sistemleri
Minimum sıvı seviyesi ikaz uygulamaları
ELO 201014003, 24V negatif (-) çıkışlı su tankı seviye ikaz rölesidir. Sıvı seviyesi belirlenen noktanın altına düştüğünde ikaz lambasını devreye alarak sürücünün sıvı eksikliğini fark etmesini sağlar.
ELO 201014002 modelinden temel farkı çalışma voltajıdır. 201014002 12V negatif çıkışlı, ELO 201014003 ise 24V negatif çıkışlıdır.
Kolay montaj için ELO 207140251 5 terminalli, 4 kablolu röle soketi ile kullanılması tavsiye edilmektedir.
