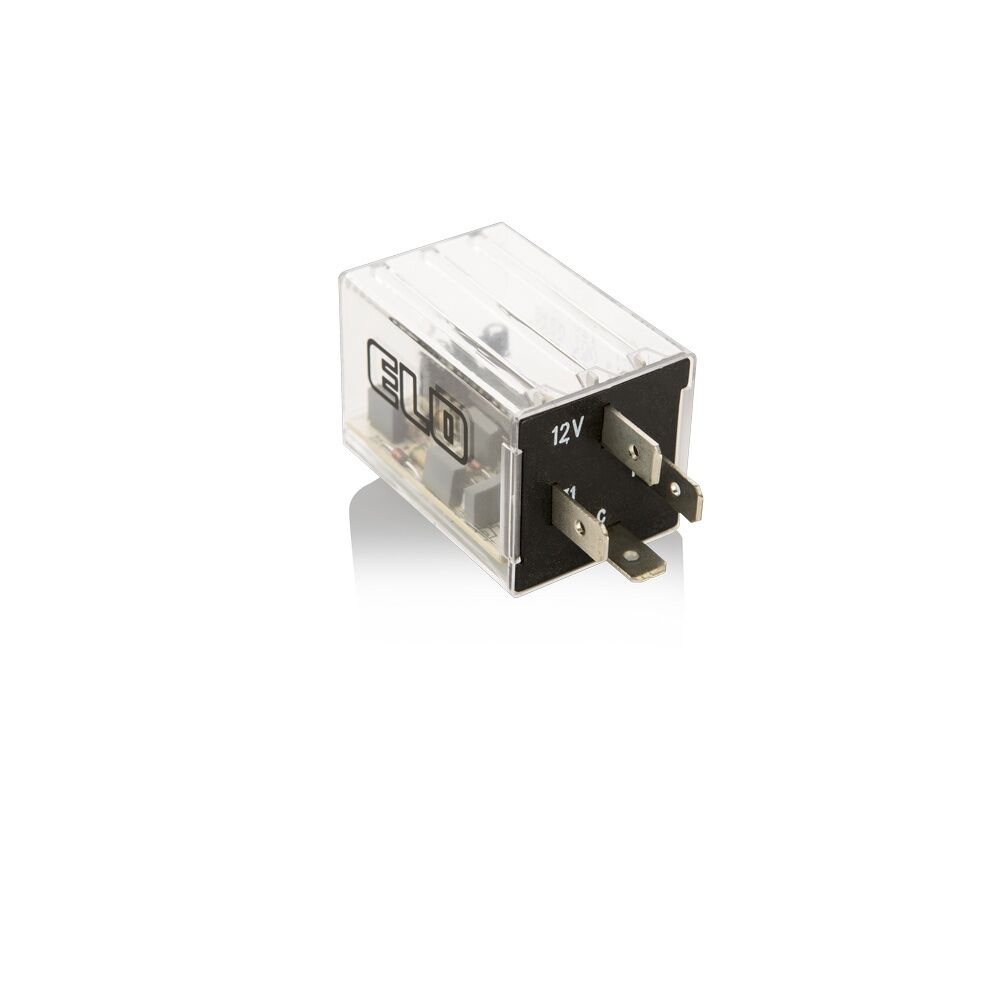

ELO 201014002 Su Seviye İkaz Rölesi 12V – Negatif (-) Çıkış
ELO 201014002, 12V araç elektrik sistemlerinde cam yıkama suyu, radyatör suyu ve benzeri sıvı tanklarının seviyesini kontrol etmek amacıyla kullanılan elektronik su seviye ikaz rölesidir. Sıvı seviyesi belirlenen minimum seviyenin altına düştüğünde ikaz lambasını devreye alarak sürücüyü uyarır. Bu model 12V ve negatif (-) çıkışlıdır.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 201014002 / 201.014.002
Ürün Tipi: Su Seviye İkaz Rölesi
Çalışma Voltajı: 12V
Çıkış Tipi: Negatif (-) Çıkış
Gövde Tipi: Toz Korumalı
Montaj Tipi: Braketli
Kullanım Yeri: Araç sıvı seviye kontrol sistemleri
Fonksiyon: Düşük sıvı seviyesi ikazı
Çalışma Prensibi
Araç kontağı açıldığında ikaz lambasının çalışıp çalışmadığını kontrol etmek amacıyla lamba kısa süreli olarak yanar ve ardından söner.
Tank içerisindeki sıvı seviyesi belirlenen minimum seviyenin altına düştüğünde ikaz lambası sürekli yanarak sürücüyü uyarır.
Minimum sıvı seviyesi tank içerisine yerleştirilen elektrotun konumuna göre belirlenebilir. Tank metal olmayan bir malzemeden üretilmişse tankın alt seviyesine ilave bir elektrot yerleştirilmesi gerekir.
Terminal Bağlantıları
15: Kontak üzerinden +12V besleme
31: Akü negatif / şase bağlantısı
C: Su seviyesi düştüğünde çalışacak ikaz lambası çıkışı
P: Minimum su seviyesini belirleyen elektrot bağlantısı
L1: Alt seviye elektrot bağlantısı
Kullanım Alanları
Cam yıkama suyu tankları
Radyatör ve soğutma suyu tankları
12V otomobil elektrik sistemleri
Ticari araç sıvı seviye kontrol sistemleri
Minimum sıvı seviyesi ikaz uygulamaları
Uygun iletken sıvıların seviye kontrolü
ELO 201014002, 12V negatif (-) çıkışlı, toz korumalı ve braketli su seviye ikaz rölesidir. Su seviyesi belirlenen minimum noktanın altına indiğinde ikaz lambasını devreye alarak sürücünün sıvı eksikliğini fark etmesini sağlar.
ELO 201014003 modelinden temel farkı çalışma voltajıdır. 201014002 12V negatif çıkışlı, 201014003 ise 24V negatif çıkışlıdır.
Kolay montaj için ELO 207140251 röle soketi ile kullanılması tavsiye edilmektedir.
