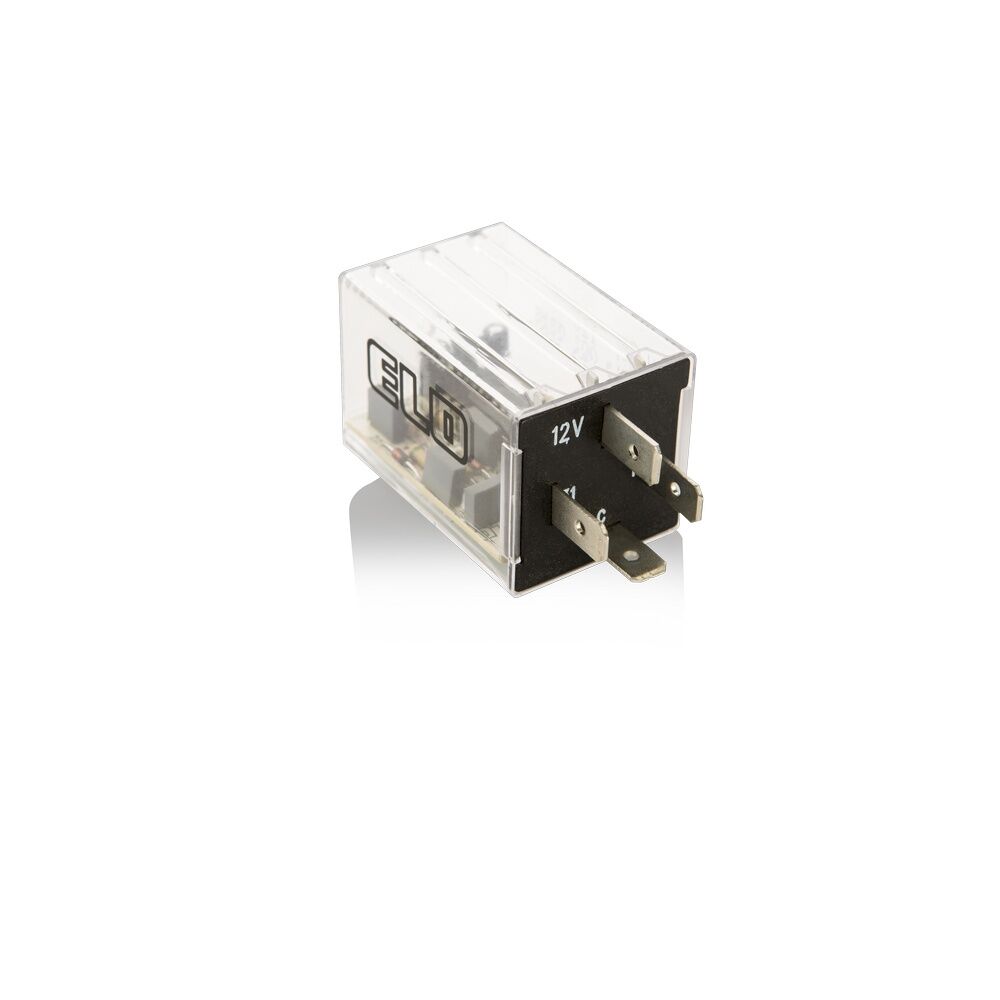

Elo 201014001 12V SU Seviyesi İkaz Rölesi Crm
ELO 201014001 Su Tankı Seviye İkaz Rölesi 12V – Pozitif (+) Çıkış
ELO 201014001, 12V araç elektrik sistemlerinde cam yıkama suyu, radyatör suyu ve benzeri sıvı tanklarındaki seviyenin kontrol edilmesi amacıyla kullanılan elektronik su seviye ikaz rölesidir. Sıvı seviyesi belirlenen minimum seviyenin altına düştüğünde ikaz lambasını devreye alarak sürücüyü uyarır. Bu model 12V ve pozitif (+) çıkışlıdır.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 201014001 / 201.014.001
Ürün Tipi: Su Tankı Seviye İkaz Rölesi
Anma Gerilimi: 12V
Çalışma Gerilimi: 8 – 16V DC
Çıkış Tipi: Pozitif (+) Çıkış
Maksimum Yük Akımı: 150 mA
Maksimum Yük Gücü: 1,2W
Sistem Kontrol Süresi: Kontak ilk açıldığında 1 saniye
Gövde Tipi: Toz Korumalı
Montaj Tipi: Braketli
Kullanım Yeri: Araç sıvı seviye kontrol sistemleri
Çalışma Prensibi
Araç kontağı açıldığında ikaz lambasının çalışıp çalışmadığını kontrol etmek amacıyla lamba kısa süreli olarak yanar ve ardından söner.
Tank içerisindeki sıvı seviyesi belirlenen minimum seviyenin altına düştüğünde ikaz lambası sürekli yanarak sürücüyü uyarır.
İkazın hangi sıvı seviyesinde devreye gireceği, tank içerisine yerleştirilen elektrotun konumuna göre belirlenebilir. Tank metal olmayan bir malzemeden üretilmişse alt seviyeye ilave elektrot yerleştirilmesi gerekir.
Terminal Bağlantıları
15: Kontak üzerinden +12V besleme
31: Akü negatif / şase bağlantısı
C: İkaz lambası çıkışı
P: Minimum sıvı seviyesini belirleyen elektrot bağlantısı
L1: Gerektiğinde kullanılan alt seviye elektrot bağlantısı
Kullanım Alanları
Cam yıkama suyu tankları
Radyatör ve soğutma suyu tankları
12V otomobil elektrik sistemleri
Ticari araç sıvı seviye kontrol sistemleri
Minimum sıvı seviyesi ikaz uygulamaları
Uygun iletken sıvıların seviye kontrolü
ELO 201014001, 12V pozitif (+) çıkışlı su tankı seviye ikaz rölesidir. Sıvı seviyesi belirlenen minimum noktanın altına indiğinde ikaz lambasını devreye alarak sürücünün sıvı eksikliğini fark etmesini sağlar.
ELO 201014002 ile temel farkı çıkış tipidir. 201014001 pozitif (+) çıkışlı, 201014002 ise negatif (-) çıkışlıdır. Her iki model de 12V sistemler içindir.
Kolay montaj için ELO 207140251 5 terminalli, 4 kablolu röle soketi ile kullanılması tavsiye edilmektedir.
