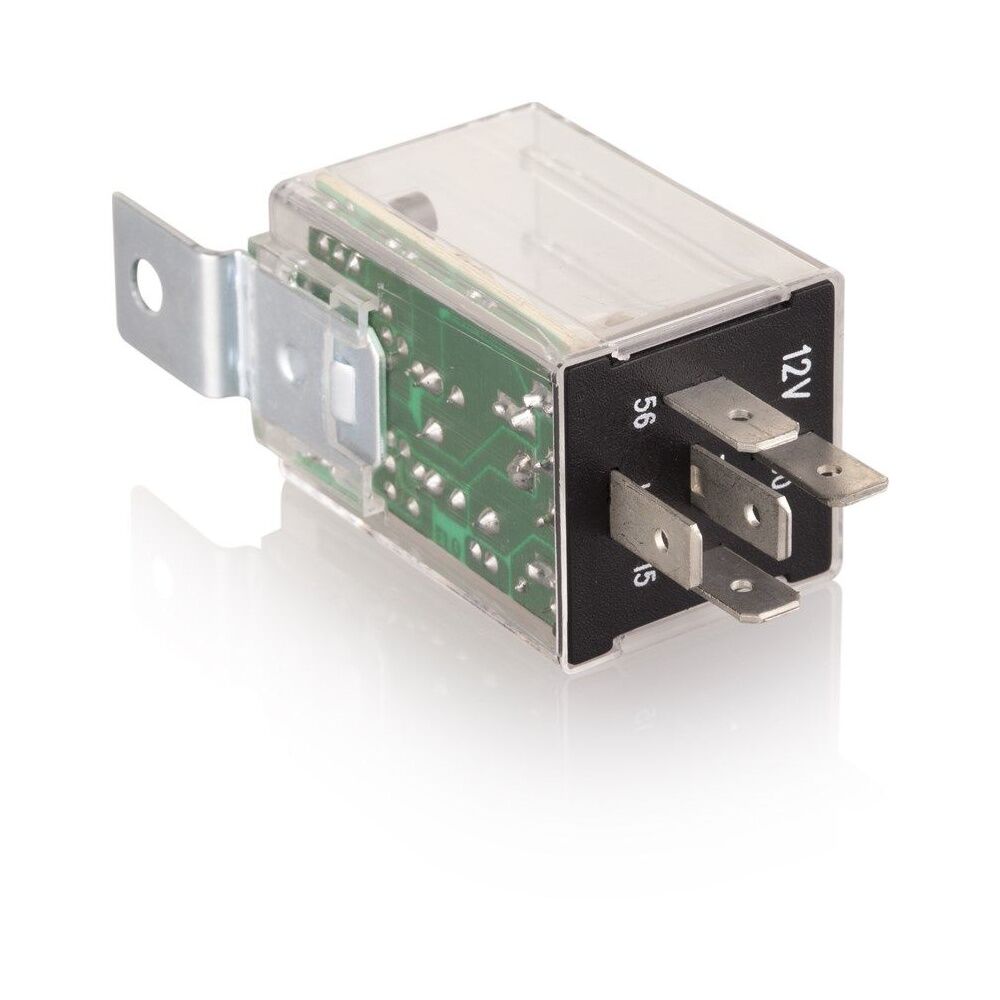

Elo 201013009 12V Uğurlama Karşılama Aydınl. Rölesi
ELO 201013009 Karşılama + Aydınlatma + Uğurlama Rölesi 12V – Follow Me Home
ELO 201013009, yeni nesil araçlarda bulunan Follow Me Home / karşılama ve uğurlama aydınlatma özelliğini bu fonksiyona sahip olmayan 12V araçlara kazandırmak amacıyla geliştirilmiş elektronik röledir. Araç uzaktan kumandayla açıldığında veya kilitlendiğinde kısa hüzmeli farların belirli bir süre yanmasını sağlayarak karanlık ortamlarda sürücü ve yolcuların çevresini aydınlatır.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 201013009 / 201.013.009
Ürün Tipi: Karşılama + Aydınlatma + Uğurlama Rölesi
Diğer Adı: Follow Me Home Rölesi
Çalışma Voltajı: 12V
Terminal Sayısı: 5 Terminal
Terminal Numaraları: 15, 30, 31, 56, L
Aydınlatma Süresi: 30 Saniye
Kullanım Yeri: Kısa Hüzmeli Farlar / LED Aydınlatma
Fonksiyon: Karşılama ve Uğurlama Aydınlatması
Araç Uyumluluğu: Üniversal 12V Uygulamalar
Çalışma Prensibi
Araç kapıları uzaktan kumandayla açıldığında merkezi kilit sisteminden rölenin 56 numaralı terminaline kısa süreli pozitif sinyal gelir. Sinyal kesildikten sonra röle L terminalinden pozitif çıkış vererek bağlı far veya LED aydınlatmalarını 30 saniye boyunca çalıştırır.
Araç park edilip uzaktan kumandayla kilitlendiğinde de aynı şekilde aydınlatma 30 saniye boyunca devrede kalır. Böylece araçtan uzaklaşırken çevrenin aydınlatılması sağlanır.
30 saniyelik süre tamamlanmadan kontak açılırsa röle 15 numaralı terminalden kontak sinyalini algılar ve aydınlatmayı süre dolmadan kapatır.
Terminal Bağlantıları
30: +12V besleme
31: Şase / negatif bağlantı
15: Kontak bağlantısı
56: Merkezi kilit sisteminden tetikleme girişi
L: Far veya LED aydınlatma çıkışı
Kullanım Alanları
12V otomobil elektrik sistemleri
Follow Me Home uygulamaları
Karşılama aydınlatması
Uğurlama aydınlatması
Kısa hüzmeli farların zaman kontrollü çalıştırılması
LED aydınlatma uygulamaları
Merkezi kilit sistemine sahip uyumlu araçlar
ELO 201013009, 12V üniversal Follow Me Home rölesidir. Aracın kapıları uzaktan kumandayla açıldığında veya kilitlendiğinde kısa farların 30 saniye yanmasını sağlayarak özellikle gece kullanımında çevrenin aydınlatılmasına yardımcı olur.
Kolay montaj için ELO 207150251 5 terminalli, 5 kablolu röle soketi ile kullanılması tavsiye edilmektedir.
