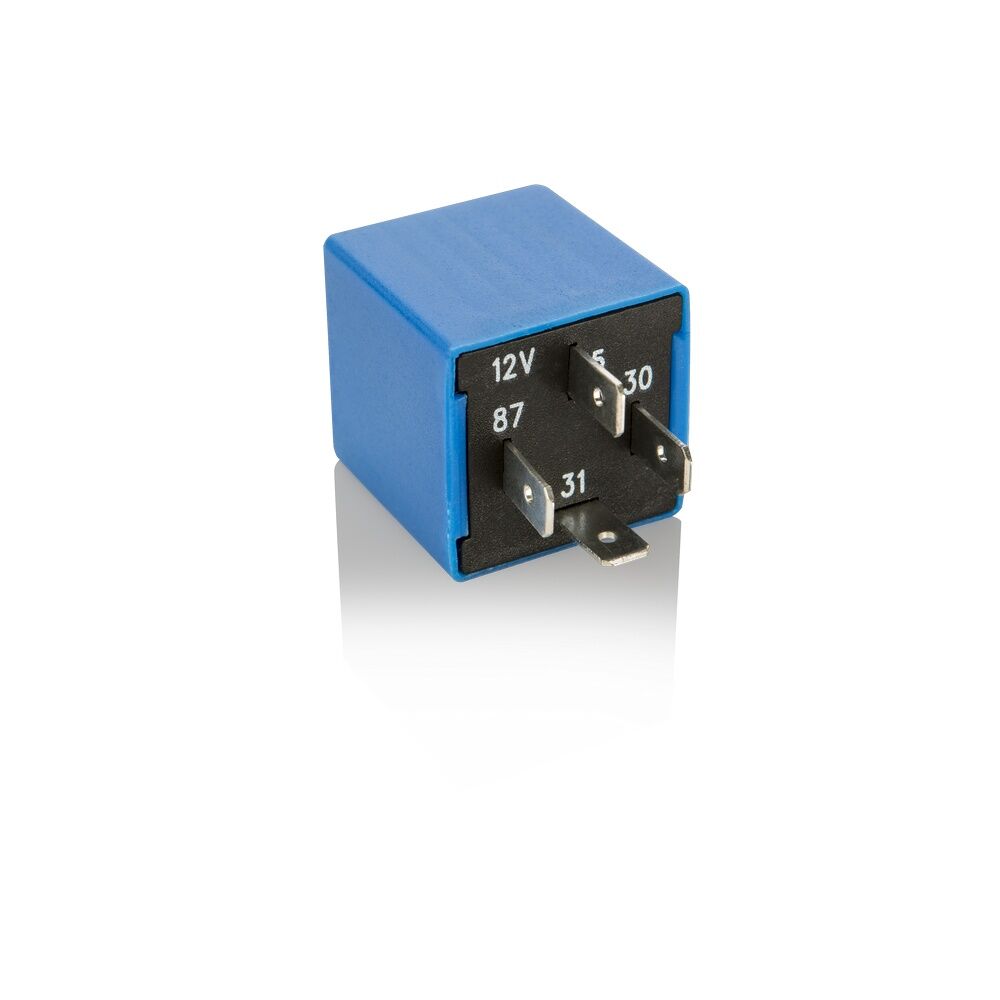

Elo 201013003 12V Gecikmeli Far Yakma Rölesi
ELO 201013003 Otomatik Far Açma Kapatma Rölesi 12V – 20 Saniye Gecikmeli
ELO 201013003, 12V araç elektrik sistemlerinde kısa hüzmeli farların kontak açıldıktan sonra otomatik olarak devreye girmesini ve kontak kapatıldığında otomatik olarak sönmesini sağlayan gecikmeli far rölesidir. ELO'nun resmi ürün bilgisinde 12V, toz korumalı, braketli ve 20 saniye gecikmeli olarak tanımlanmaktadır.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 201013003 / 201.013.003
Ürün Tipi: Otomatik Far Açma Kapatma Rölesi
Çalışma Voltajı: 12V
Çalışma Gerilimi: 10–16V DC
Gecikme Süresi: 20 Saniye
Nominal Sürekli Akım: 10A
Kontak Gücü: 120W
Bobin Akımı: 0,1A
Terminal Sayısı: 4 Aktif Terminal
Terminal Numaraları: 15, 30, 31, 87
Terminal Ölçüsü: 6,3 x 0,8 mm
Koruma Tipi: Toz Korumalı
Montaj Tipi: Braketli
Çalışma Sıcaklığı: -40°C / +80°C
Anahtarlama Ömrü: 100.000 çevrimden fazla
Çalışma Prensibi
Araç kontağı açıldığında röle kısa farları hemen yakmaz. 20 saniye bekledikten sonra kısa hüzmeli farların otomatik olarak devreye girmesini sağlar.
Bu gecikme sayesinde marş sırasında marş motorunun çektiği yüksek akıma far ampullerinin yükü eklenmez. Böylece özellikle ilk çalıştırma sırasında akü üzerindeki elektrik yükünün azaltılmasına yardımcı olur.
Kontak kapatıldığında kısa hüzmeli farlar otomatik olarak söner.
Terminal Bağlantıları
15: Kontak anahtarından gelen besleme
30: Akü / sigorta üzerinden besleme
31: Şase / negatif bağlantı
87: Kısa hüzmeli farları çalıştıran röle bobinine çıkış
Kullanım Alanları
12V otomobiller
Hafif ticari araçlar
Kısa farların otomatik yakılması
Gündüz far yakma uygulamaları
Kontak kontrollü far sistemleri
Eski model araçlara otomatik far özelliği kazandırılması
Üniversal 12V otomotiv elektrik uygulamaları
ELO 201013003, 12V 20 saniye gecikmeli otomatik far açma-kapatma rölesidir. Kontak açıldıktan 20 saniye sonra kısa farların otomatik yanmasını, kontak kapatıldığında ise otomatik sönmesini sağlayarak sürücünün farları manuel olarak açıp kapatma ihtiyacını azaltır.
ELO 201013001 ile temel farkı gecikme özelliğidir. 201013001 12V gecikmesiz, 201013003 ise 12V ve 20 saniye gecikmelidir. 24V gecikmeli versiyonu ELO 201013004'tür.
Kolay montaj için ELO 207140251 5 terminalli, 4 kablolu röle soketi ile kullanılması tavsiye edilmektedir.
