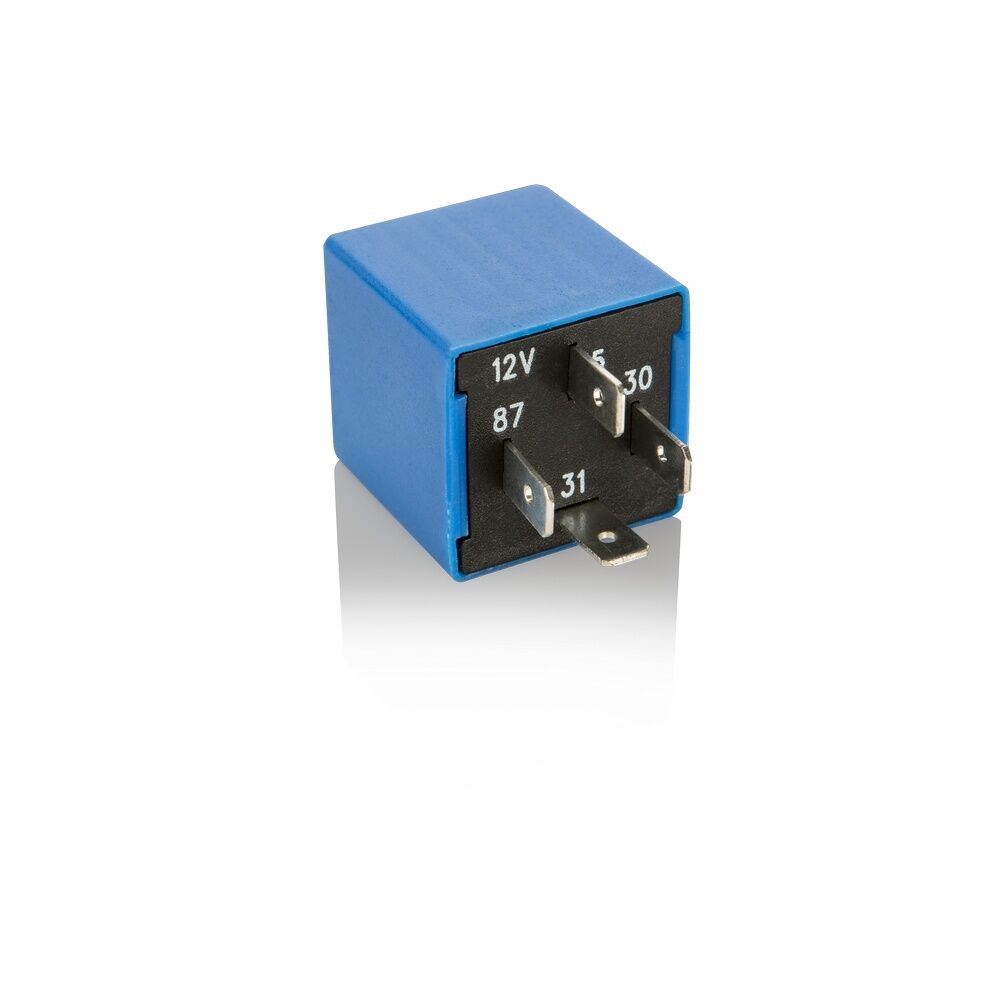

Elo 201013001 12V Far Yakma Rölesi
ELO 201013001 Otomatik Far Açma Kapatma Rölesi 12V – Gecikmesiz
ELO 201013001, 12V araç elektrik sistemlerinde kısa hüzmeli farların kontak ile birlikte otomatik olarak açılıp kapanmasını sağlayan elektronik far rölesidir. Kontak açıldığında kısa farların otomatik olarak yanmasını, kontak kapatıldığında ise otomatik olarak sönmesini sağlar. ELO resmi ürün bilgilerinde 12V, gecikmesiz ve toz korumalı model olarak tanımlanmaktadır.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 201013001 / 201.013.001
Ürün Tipi: Otomatik Far Açma Kapatma Rölesi
Çalışma Voltajı: 12V
Çalışma Gerilimi: 10–16V DC
Gecikme Süresi: 0 Saniye / Gecikmesiz
Nominal Sürekli Akım: 10A
Kontak Gücü: 120W
Bobin Akımı: 0,1A
Terminal Sayısı: 4 Aktif Terminal
Terminal Numaraları: 15, 30, 31, 87
Terminal Ölçüsü: 6,3 x 0,8 mm
Koruma Tipi: Toz Korumalı
Çalışma Sıcaklığı: -40°C / +80°C
Anahtarlama Ömrü: 100.000 çevrimden fazla
Çalışma Prensibi
Araç kontağı açıldığında ELO 201013001 kısa hüzmeli far sistemini otomatik olarak devreye alır.
Kontak kapatıldığında kısa farların otomatik olarak kapanmasını sağlar.
Böylece sürücünün gündüz veya gece kullanımında farları manuel olarak açmayı unutmasının önüne geçilmesine yardımcı olur.
Terminal Bağlantıları
15: Kontak anahtarından gelen besleme
30: Akü / sigorta üzerinden besleme
31: Şase / negatif bağlantı
87: Kısa hüzmeli farları çalıştıran röle bobinine çıkış
Kullanım Alanları
12V otomobiller
Hafif ticari araçlar
Otomatik kısa far uygulamaları
Gündüz far yakma uygulamaları
Kontak kontrollü far sistemleri
Eski model araçlara otomatik far özelliği kazandırılması
Üniversal 12V otomotiv elektrik uygulamaları
ELO 201013001, 12V gecikmesiz otomatik far açma-kapatma rölesidir. Kontak açıldığında kısa farları otomatik olarak devreye alır ve kontak kapatıldığında farları otomatik olarak söndürür.
Model Farkları
201013001: 12V – Gecikmesiz
201013002: 24V – Gecikmesiz
201013003: 12V – 20 saniye gecikmeli
201013004: 24V – 20 saniye gecikmeli
Kolay montaj için ELO 207140251 5 terminalli, 4 kablolu röle soketi ile kullanılması tavsiye edilmektedir.
Sipariş öncesinde aracın 12V elektrik sistemine sahip olduğu ve mevcut far tesisatının ürünün bağlantı yapısına uygun olduğu kontrol edilmelidir.
