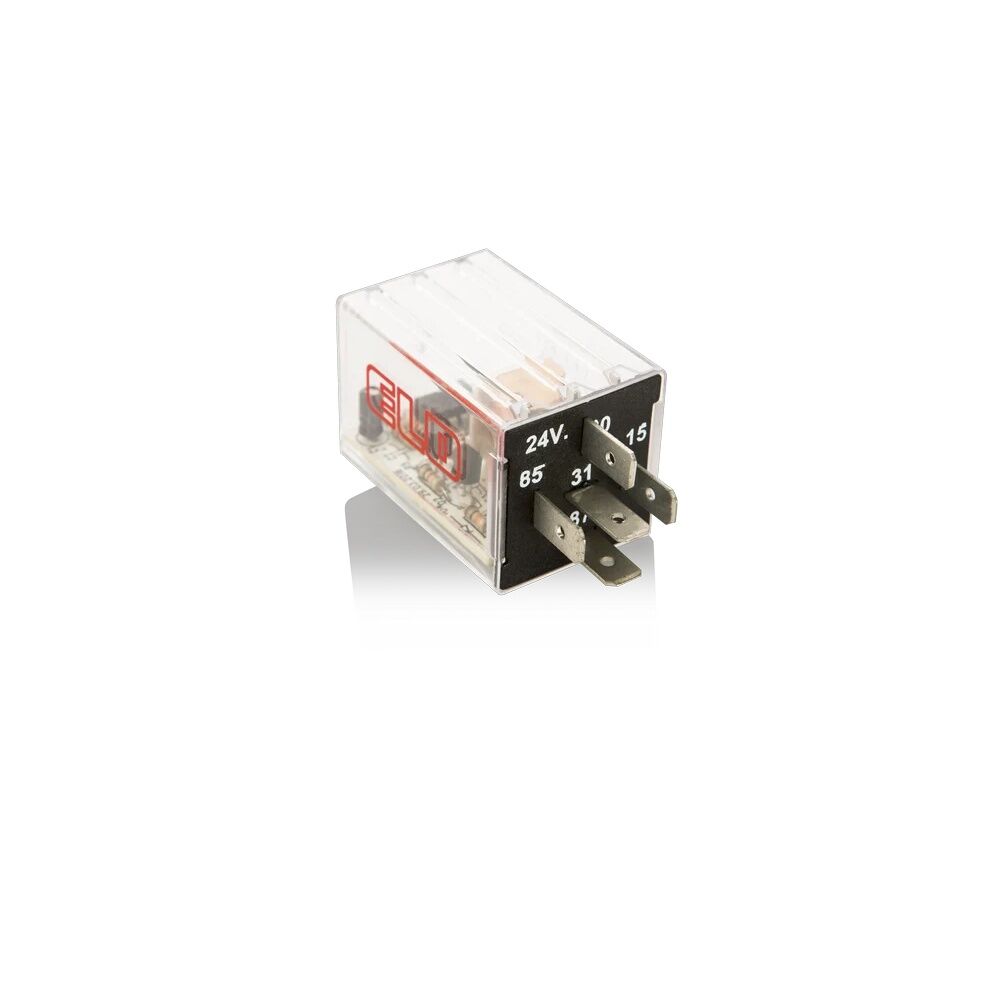

Elo 201011004 Start Stop Rölesi 24V (+) Referans

ELO 201011004 Start-Stop Rölesi 24V – Pozitif (+) Tetik 10A

ELO 201011004, 24V araç elektrik sistemlerinde elektrikli ekipmanların tek bir butonla açılıp kapatılmasını sağlayan elektronik Start-Stop rölesidir. Bu model pozitif (+) tetiklemeli, toz korumalı ve braketli yapıdadır. ELO’nun resmi teknik verilerinde 24V (+) tetik model olarak belirtilmektedir.

Ürün Özellikleri

Marka: ELO
Ürün Kodu: 201011004 / 201.011.004
Ürün Tipi: Start-Stop Rölesi
Çalışma Voltajı: 24V
Çalışma Gerilimi: 20–30V DC
Tetikleme Tipi: Pozitif (+) Tetik
Kontak Akımı: 10A
Maksimum Yük Gücü: 280W
Terminal Sayısı: 5 Uçlu
Terminal Numaraları: 15, 30, 31, 85, 87
Terminal Ölçüsü: 6,3 x 0,8 mm
Koruma Sınıfı: IP54
Koruma Tipi: Toz Korumalı
Montaj Tipi: Braketli
Çalışma Sıcaklığı: -40°C / +80°C

Çalışma Prensibi

ELO 201011004, açık kontaklı tek bir buton ile kullanılır. Butona ilk kez basıldığında röle devreye girerek 30 numaralı giriş terminalindeki pozitif gerilimi 87 numaralı çıkışa aktarır ve bağlı elektrikli cihazı çalıştırır.

Aynı butona ikinci kez basıldığında röle çıkışı keser ve cihaz kapanır. Bu nedenle ayrı açma ve kapama butonlarına ihtiyaç duyulmadan tek butonla Aç/Kapa fonksiyonu sağlanabilir.

Otomatik Kapanma Özelliği

Bağlı cihaz açık bırakılmış olsa bile araç kontağı kapatıldığında veya motor durdurulduğunda röle otomatik olarak kapalı konuma döner.

Bu özellik, araç çalışmıyorken bağlı elektrikli ekipmanın açık kalmasını ve gereksiz akü tüketimini önlemeye yardımcı olur.

Kullanım Alanları

24V kamyonlar
Otobüsler
Ağır ticari araçlar
İş makineleri
Far ve yardımcı aydınlatma sistemleri
Fan ve yardımcı elektrik sistemleri
Tek butonla açılıp kapatılması gereken elektrikli aksesuarlar
Özel otomotiv elektrik uygulamaları

ELO 201011004, 24V, 5 uçlu, 10A, kalıcı ve pozitif (+) tetiklemeli Start-Stop rölesidir. Tek butona ilk basışta sistemi çalıştırır, ikinci basışta kapatır. Kontak kapatıldığında ise çıkışı otomatik olarak keser.

Model Farkları

201011001: 12V – Negatif (-) Tetik
201011002: 24V – Negatif (-) Tetik
201011003: 12V – Pozitif (+) Tetik
201011004: 24V – Pozitif (+) Tetik

Kolay montaj için ELO 207150251 5 terminalli, 5 kablolu röle soketi ile kullanılması tavsiye edilmektedir.
