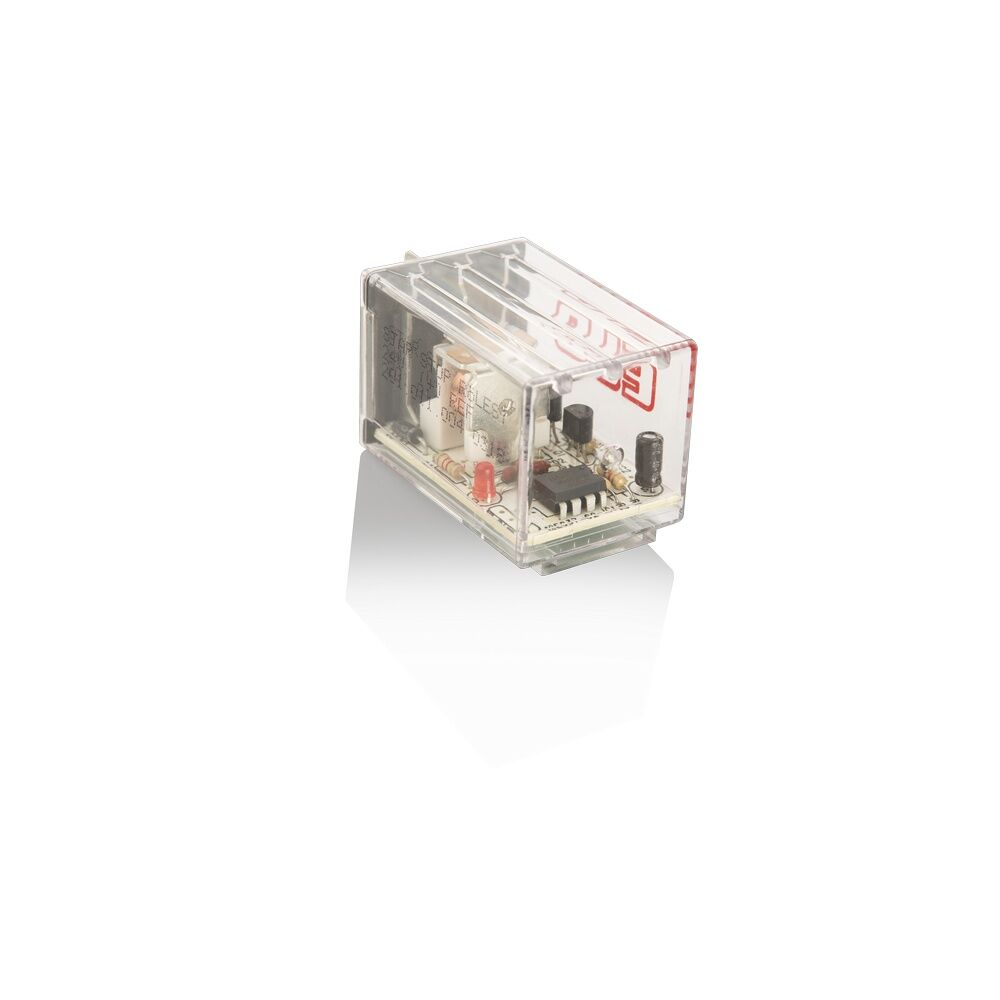

Elo 201011001 Star Stop Röle 12V
ELO 201011001 Start Stop Rölesi 12V – 5 Uçlu Negatif (-) Tetik
ELO 201011001, 12V araç elektrik sistemlerinde tek bir buton ile elektrikli ekipmanı açıp kapatmak amacıyla kullanılan elektronik Start-Stop rölesidir. İlk buton basışında bağlı cihazı devreye alır, aynı butona tekrar basıldığında cihazı kapatır. Ürün negatif (-) tetiklemeli, 5 uçlu ve 10A çift platin kontaklı yapıdadır.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 201011001 / 201.011.001
Ürün Tipi: Start-Stop Rölesi
Çalışma Voltajı: 12V
Terminal Sayısı: 5 Uçlu
Kontak Kapasitesi: 10A
Kontak Tipi: Çift Platin
Tetikleme Tipi: Negatif (-) Tetik
Çalışma Tipi: Kalıcı / Aç-Kapa
Kontrol Tipi: Tek Buton ile Açma ve Kapama
Kullanım Tipi: Üniversal
Çalışma Prensibi
Röleye açık kontaklı bir buton bağlandığında, butona ilk kez basılmasıyla 30 numaralı giriş terminalindeki pozitif (+) voltaj 87 numaralı çıkış terminaline aktarılır ve bağlı elektrikli ekipman çalışmaya başlar.
Aynı butona ikinci kez basıldığında röle 87 numaralı terminaldeki çıkışı keser ve bağlı ekipman kapanır. Böylece tek bir buton kullanılarak açma ve kapama işlemi gerçekleştirilebilir.
Otomatik Kapanma Özelliği
Bağlı cihaz açık konumdayken aracın kontağı kapatılır veya araç stop edilirse röle otomatik olarak kapalı konuma döner. Böylece elektrikli ekipmanın yanlışlıkla açık bırakılarak aküyü tüketmesinin önüne geçilmesine yardımcı olur.
Kullanım Alanları
12V otomobil elektrik sistemleri
İş makineleri
Tek butonla açılıp kapatılması istenen elektrikli ekipmanlar
İlave araç aksesuarları
Aydınlatma sistemleri
Fan ve yardımcı elektrik sistemleri
Özel otomotiv elektrik uygulamaları
ELO 201011001, 12V 5 uçlu, 10A çift platin kontaklı, kalıcı ve negatif (-) tetiklemeli Start-Stop rölesidir. Tek butona ilk basışta sistemi açar, ikinci basışta kapatır.
Not: ELO 201011001 negatif (-) tetiklemeli modeldir. Pozitif (+) tetik gereken uygulamalarda ELO 201011003 modeli kullanılmaktadır.
