Elo 201005012 Güç Rölesi 24V 100A Toz Korumalı

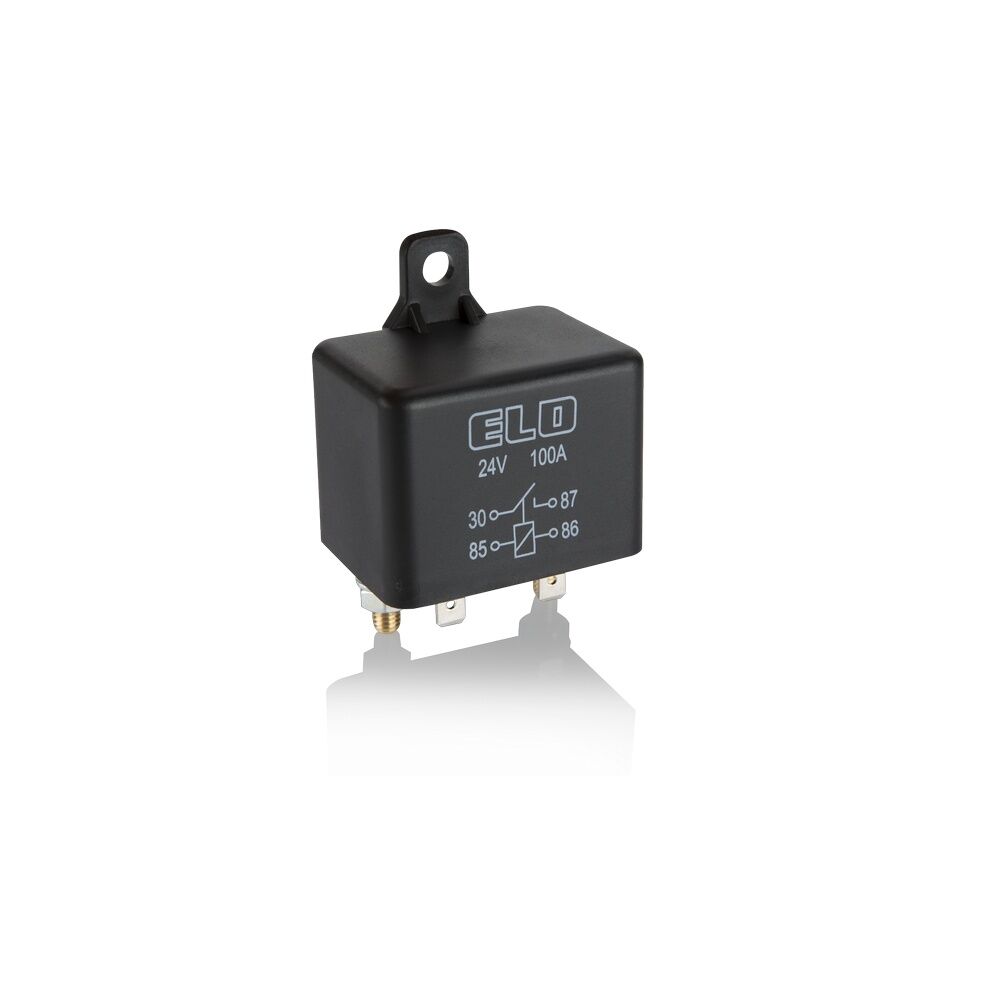

ELO 201005012 Güç Rölesi 24V 100A Toz Korumalı Braketli
ELO 201005012, 24V elektrik sistemlerinde yüksek akım çeken ekipmanların güvenli şekilde kontrol edilmesi amacıyla kullanılan büyük kasa 100A güç rölesidir. ELO’nun resmi ürün bilgilerinde 201.005.012 koduyla 24V, 100A sürekli akım kapasiteli, toz korumalı ve braketli model olarak tanımlanmaktadır.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 201005012 / 201.005.012
Ürün Tipi: Büyük Kasa Güç Rölesi
Çalışma Voltajı: 24V
Nominal Sürekli Akım: 100A
Maksimum Demeraj Akımı: 300A
Kontak Yapısı: SPST NO / 1 Form A
Terminal Sayısı: 4 Terminal
Terminal Numaraları: 30 / 85 / 86 / 87
30 ve 87 Terminalleri: M6 Vidalı
85 ve 86 Terminalleri: 6,3 x 0,8 mm
Koruma Sınıfı: IP54
Gövde Tipi: Toz Korumalı
Montaj Tipi: Braketli
Mekanik Ömür: 1.000.000 açma kapamadan fazla
Çalışma Sıcaklığı: -40°C / +80°C
Dielektrik Dayanıklılığı: 1000V DC üzeri
Ürün Açıklaması
ELO 201005012 güç rölesi, 24V elektrik sistemlerinde yüksek akım gerektiren elektrikli ekipmanların kontrol edilmesi amacıyla geliştirilmiştir. 100A sürekli akım kapasitesi sayesinde ağır hizmet tipi otomotiv elektrik uygulamalarında kullanılabilir.
ELO tarafından ısıtma bujileri, klima sistemleri, havalı korna, marş motoru, havalandırma fanı ve far gibi yüksek akım gerektiren uygulamalarda kullanılabileceği belirtilmektedir. Röle, yüksek akımlı yükün kumanda anahtarı veya kontrol devresi üzerinden doğrudan geçirilmesini önleyerek elektrik tesisatının kontrollü şekilde çalışmasına yardımcı olur.
Ürün normalde açık SPST NO kontak yapısına sahiptir. 30 ve 87 numaralı güç terminalleri M6 vidalı bağlantıya, 85 ve 86 numaralı bobin terminalleri ise 6,3 x 0,8 mm geçmeli bağlantıya sahiptir.
Toz korumalı gövdesi ve montaj braketi sayesinde kamyon, otobüs, ağır ticari araç, iş makinesi ve diğer uygun 24V elektrik sistemlerinde kullanılabilir.
ELO resmi teknik verilerine göre ürün 100A sürekli akımın yanı sıra maksimum 300A demeraj akımını desteklemektedir. Rezistif, endüktif ve kapasitif yüklerde kullanım için teknik değerler ayrıca belirtilmiştir.
Not: Sipariş vermeden önce mevcut rölenin 24V çalışma gerilimi, 100A akım kapasitesi, 30-85-86-87 terminal düzeni ve fiziksel bağlantı yapısının ELO 201005012 ile uyumlu olduğu kontrol edilmelidir.
