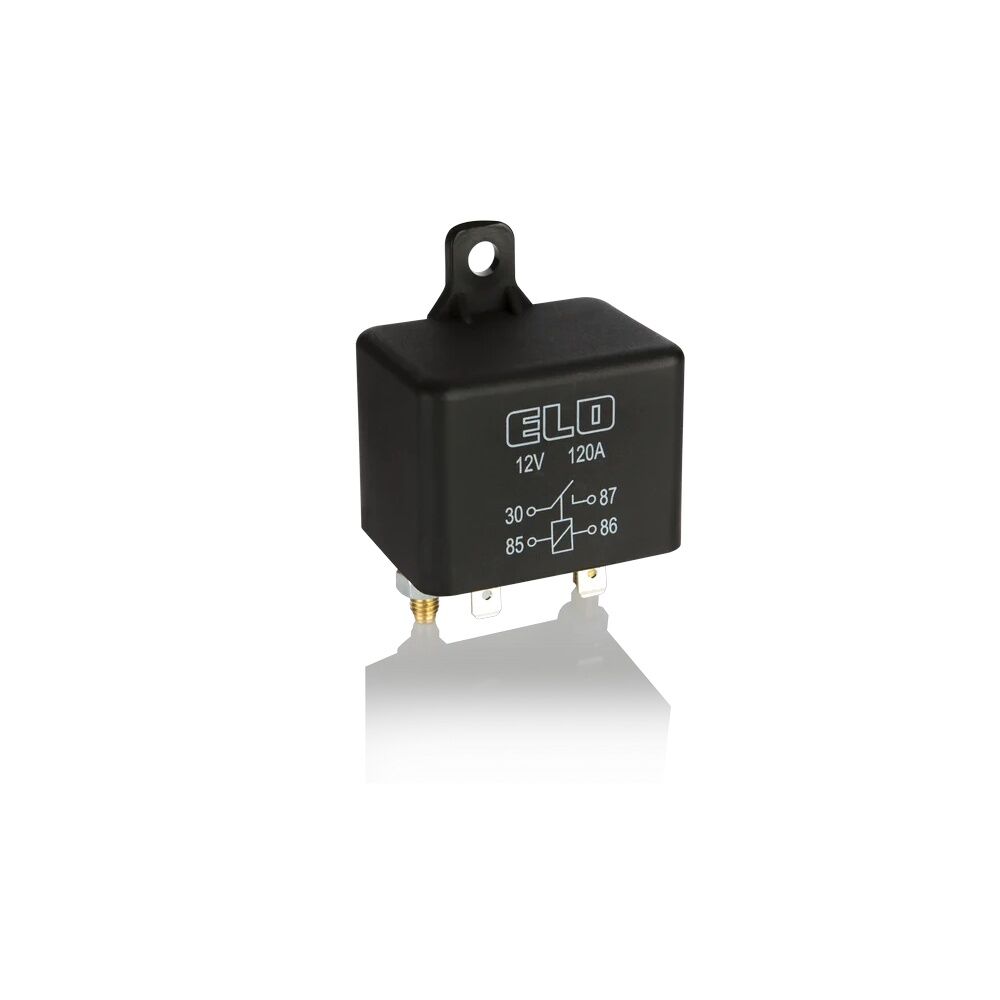

Elo 201005011 Röle 12 V Güç Rölesi 120 Amper
ELO 201005011 Büyük Kasa Güç Rölesi 12V 120A – Toz Korumalı
ELO 201005011, yüksek akım gerektiren 12V otomotiv elektrik sistemlerinde kullanılmak üzere geliştirilmiş büyük kasa 120 amper güç rölesidir. Isıtma bujisi, klima, havalı korna, marş motoru, havalandırma fanı ve far gibi yüksek güç tüketen sistemlerin kontrolünde kullanılabilir. Ürün toz korumalı ve montaj braketli yapıdadır.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 201005011 / 201.005.011
Ürün Tipi: Büyük Kasa Güç Rölesi
Anma Gerilimi: 12V
Nominal Sürekli Akım: 120A
Maksimum Demeraj Akımı: 350A
Kontak Yapısı: SPST NO / 1 Form A
Terminal Sayısı: 4
Terminal Numaraları: 30, 85, 86, 87
Güç Terminalleri: 30 ve 87 – M6 Vidalı
Bobin Terminalleri: 85 ve 86 – 6,3 x 0,8 mm
Kontak Malzemesi: AgSnO2
Koruma Sınıfı: IP54
Koruma Tipi: Toz Korumalı
Montaj Tipi: Braketli
Bobin Direnci: 50Ω
Çalışma Sıcaklığı: -40°C / +80°C
Mekanik Ömür: 1.000.000 çevrimden fazla
Terminal Bağlantıları
30: Aküden gelen yüksek akım besleme girişi
87: Elektrikli ekipmana giden güç çıkışı
85: Röle bobini kontrol bağlantısı
86: Röle bobini kontrol bağlantısı
30 ve 87 numaralı yüksek akım terminalleri M6 vidalı yapıdadır. 85 ve 86 numaralı kumanda terminalleri ise 6,3 x 0,8 mm geçmeli terminal yapısındadır.
Kullanım Alanları
Isıtma bujisi sistemleri
Klima sistemleri
Havalı korna sistemleri
Marş motoru uygulamaları
Havalandırma ve radyatör fanları
Far ve yardımcı aydınlatma sistemleri
Yüksek akım çeken elektrikli ekipmanlar
Karavan ve özel araç elektrik uygulamaları
ELO 201005011, 12V 120A sürekli akım kapasiteli, 4 uçlu, büyük kasa ve toz korumalı güç rölesidir. Yüksek akım gerektiren otomotiv uygulamalarında kumanda devresinin yüksek yükten korunmasına ve elektrikli ekipmanın güvenilir şekilde anahtarlanmasına yardımcı olur.
Çapraz Ürün Kodları
Nagares: RL/180-12, RP/120-12
MAHLE: MR24 72473989, MR103 72474091, MR104 72474093
Sipariş öncesinde aracın 12V elektrik sistemine sahip olduğu, rölenin 120A kapasitesinin uygulamaya uygunluğu ve 30-85-86-87 terminal bağlantıları kontrol edilmelidir.
