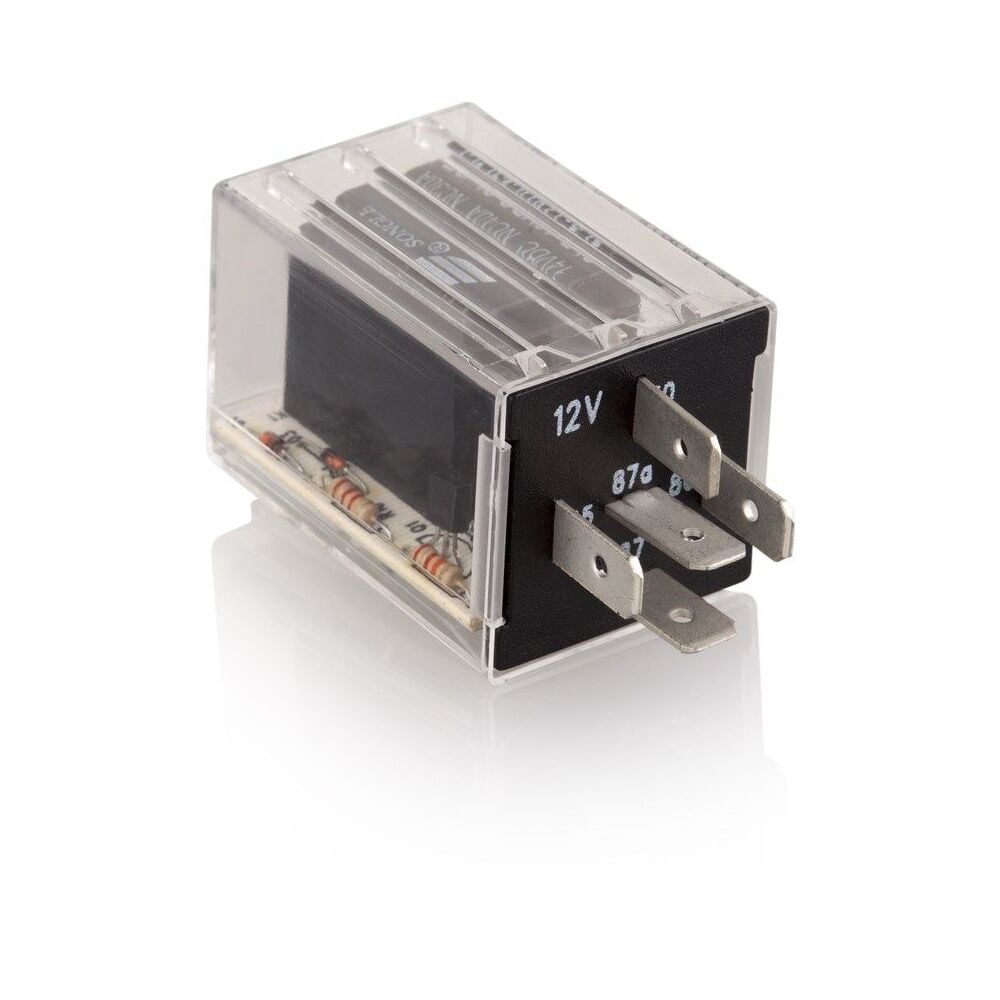

Elo 201003056 12V Elektronik Röle Changeover
ELO 201003056 Çift Platinli Elektronik Changeover Röle 12V – 40A/30A
ELO 201003056, yeni nesil araçların elektrik ve elektronik sistemlerinde kullanılmak üzere geliştirilmiş 12V çift platinli elektronik Changeover röledir. Çok düşük tetik akımı ile yüksek akımlı elektrikli ekipmanların kontrol edilmesini sağlar. Özellikle araç elektronik kontrol sistemlerinin sonradan eklenen elektrikli donanımlara karşı hassas olduğu uygulamalarda kullanılabilir.
Ürün Özellikleri
Marka: ELO
Ürün Kodu: 201003056 / 201.003.056
Ürün Tipi: Elektronik Çift Platinli Changeover Röle
Çalışma Voltajı: 12V
Çalışma Gerilimi: 10–16V DC
Kontak Yapısı: 1 Form C / SPDT
Normal Açık Kontak Akımı (NO): 40A
Normal Kapalı Kontak Akımı (NC): 30A
Maksimum Demeraj Akımı: 160A
Tetik Akımı: 2mA
Terminal Sayısı: 5
Terminal Numaraları: 30, 85, 86, 87, 87a
Terminal Ölçüsü: 6,3 x 0,8 mm
Parazit Bastırma: Diyot
Dielektrik Dayanıklılığı: >1000V DC
Koruma Sınıfı: IP54
Koruma Tipi: Toz Korumalı
Çalışma Sıcaklığı: -40°C / +80°C
Anahtarlama Ömrü: 100.000 çevrim
Montaj Tipi: Braketli
Terminal Bağlantıları
30: Ana güç girişi
85: Röle tetik / bobin bağlantısı
86: Röle tetik / bobin bağlantısı
87: Normalde açık (NO) çıkış
87a: Normalde kapalı (NC) çıkış
Çalışma Prensibi
ELO 201003056 standart mekanik rölelere göre çok düşük tetik akımı ihtiyacına sahiptir. Rölenin çalışması için yalnızca 2mA tetik akımı yeterlidir.
Röle tetiklenmediğinde 30 ve 87a terminalleri arasında bağlantı bulunur. Röle tetiklendiğinde kontak konum değiştirerek 30 ve 87 terminalleri arasında bağlantı oluşturur.
Bu Changeover yapısı sayesinde tek röle üzerinden normalde açık ve normalde kapalı iki farklı devre kontrol edilebilir.
Kullanım Alanları
12V otomobiller
Yeni nesil araç elektrik sistemleri
Otomotiv elektronik uygulamaları
İlave aydınlatma sistemleri
Fan ve elektrik motorları
Elektrikli aksesuar sistemleri
Düşük tetik akımı gerektiren uygulamalar
Normal açık ve normal kapalı çıkış gerektiren devreler
Özel otomotiv elektrik projeleri
ELO 201003056, 12V çalışma gerilimine sahip, NO 40A ve NC 30A kontak kapasitesi sunan çift platinli elektronik Changeover röledir. Sadece 2mA tetik akımıyla çalışması sayesinde özellikle elektronik kontrol sistemine sahip yeni nesil araçlarda ilave elektrikli ekipmanların kontrolü için uygun bir çözüm sunar.
ELO 201003055 ile temel farkı çalışma voltajıdır.
201003056: 12V – NO 40A / NC 30A
201003055: 24V – NO 20A / NC 15A
Kolay montaj için ELO 207150251 5 terminalli ve 5 kablolu röle soketi ile kullanılabilir.
Sipariş öncesinde aracın 12V elektrik sistemine sahip olduğu, 30-85-86-87-87a terminal düzeni ve kullanılacak elektrikli ekipmanın akım ihtiyacı kontrol edilmelidir.
